Boîte de résistances à décades |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

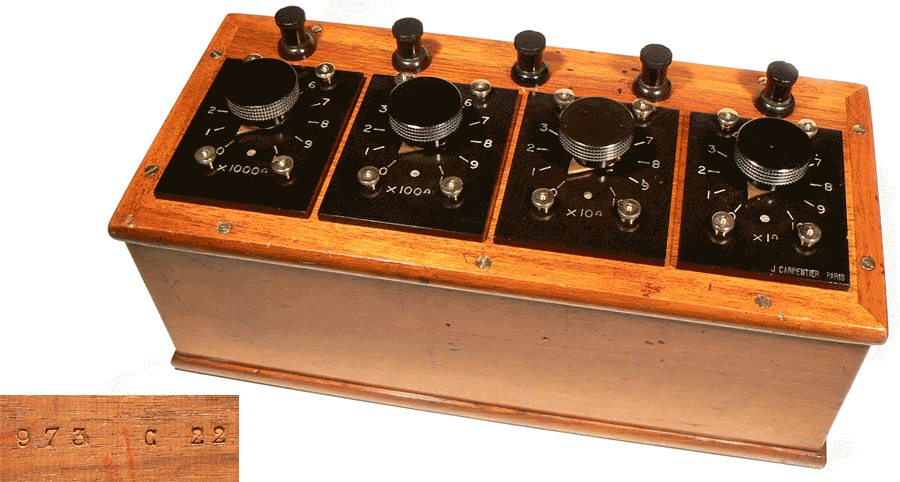

Boîte de résistances J. Carpentier - Paris - Dimensions 35 x 15,5 cm ; hauteur 12,5 cm - n° 973 C 22 - Vers 1920 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Cette boîte de résistances à décades est utilisable, par exemple, lors de la réalisation d'un Pont de Wheatstone. Les facteurs de multiplication (x 1000 Ω), (x 100 Ω), (x 10 Ω) et (x 1 Ω) permettent d'obtenir toutes les valeurs de résistance électrique de 1 à 11 110 ohms par bonds de 1 ohm (de symbole Ω). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

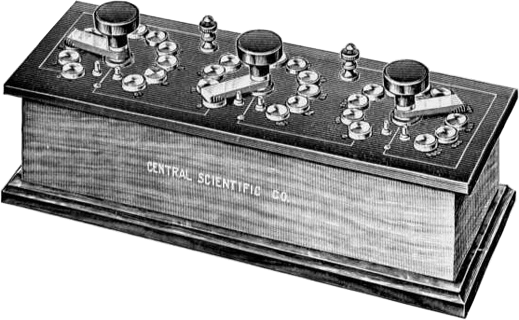

La boîte de résistances proposée par la société Central Scientific Company dans son catalogue de 1912 illustre bien le dispositif : la rotation de chaque bouton moleté permet de mettre en contact son axe conducteur avec l'un des plots périphériques de la décade correspondante. Chaque décade propose 10 résistances identiques placées unitairement entre chaque couple de plots consécutifs : 10 résistances de 1 ohm pour la décade des unités, 10 résistances de 10 ohms pour la décade des dizaines d'ohms, etc... Par suite, la rotation du bouton moleté augmente la résistance de 1 en 1 ohm pour le module des unités , de 10 en 10 ohms pour le module des dizaines, etc... |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

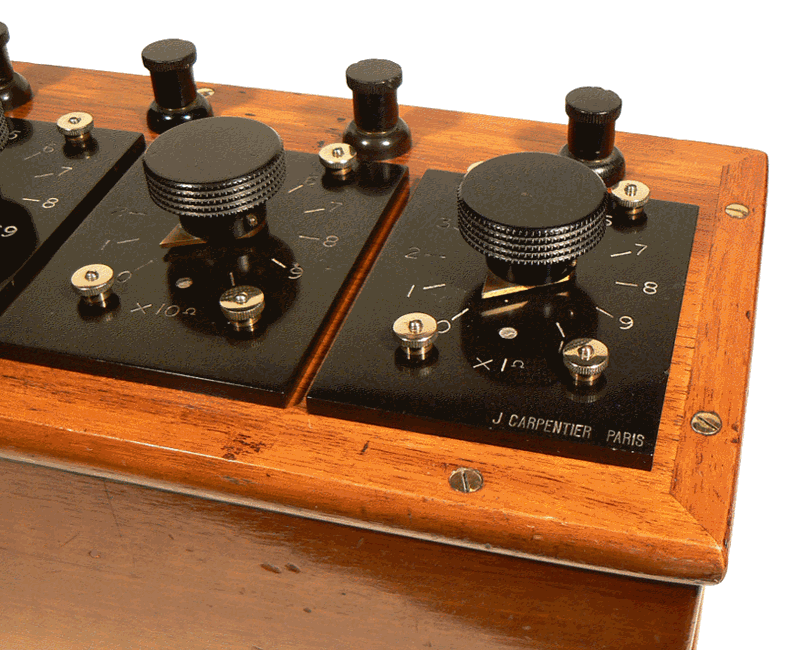

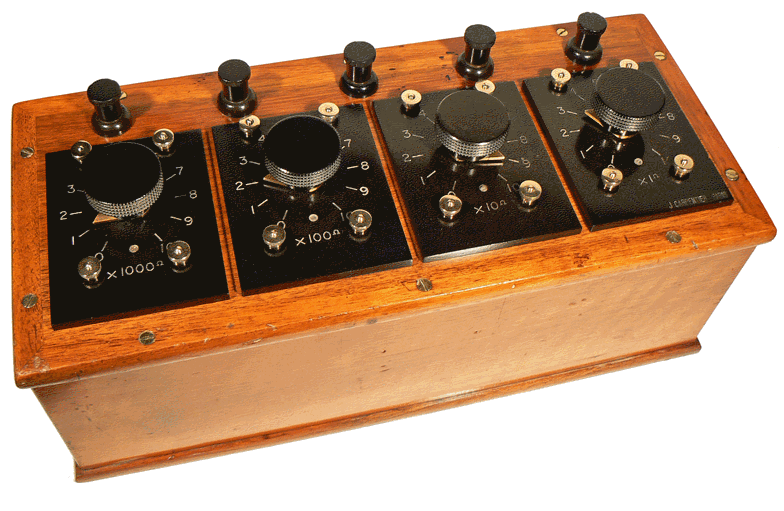

Dans le cas présent, la première décade (x 1000 Ω) indique la
valeur 1 ce qui correspond à une résistance de 1000 Ω ; la décade suivante (x 100 Ω) indique 2 ce qui correspond à une valeur de résistance de 2 x 100 Ω = 200 Ω ; la troisième décade (x 10 Ω) indique 9 ce qui correspond à une valeur de résistance égale à 9 x 10 Ω = soit 90 Ω ; la dernière décade, celle des unités, indique 3 Ω. La somme des 4 valeurs partielles donne
la valeur de la résistance entre les bornes extrêmes de la boîte.
La lecture est directe : il suffit de lire, de gauche à droite, les indications données par l'index de chacune des décades. Ici, R = 1293 Ω. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
