Appareil d'induction électro-médical |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

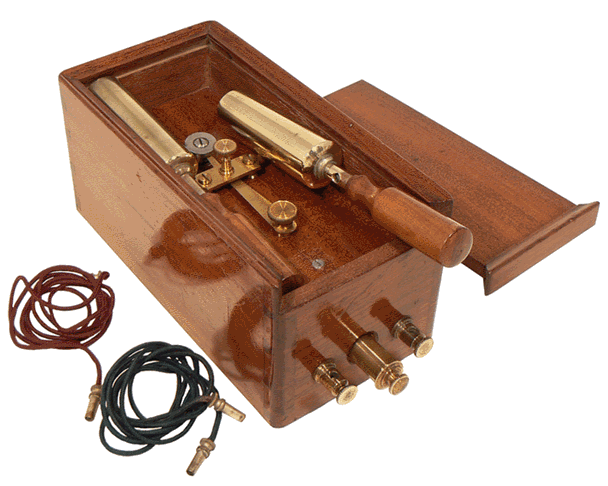

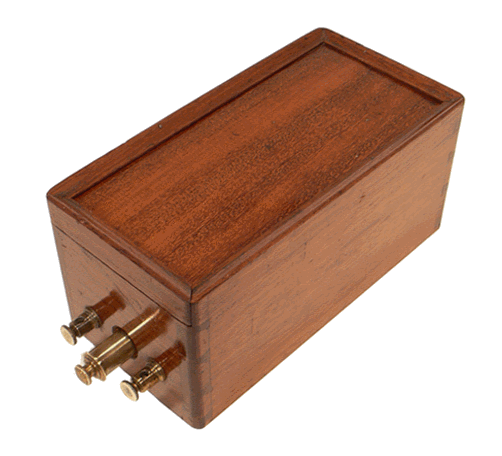

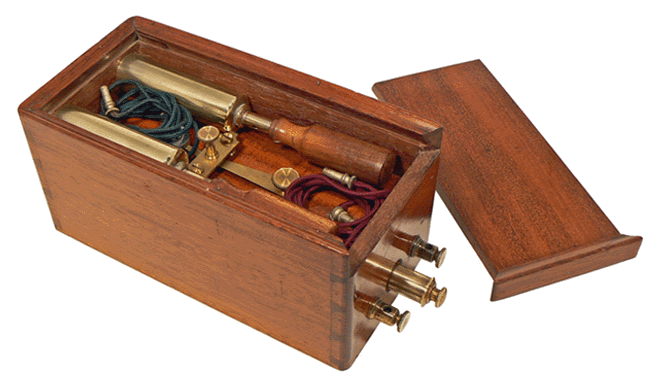

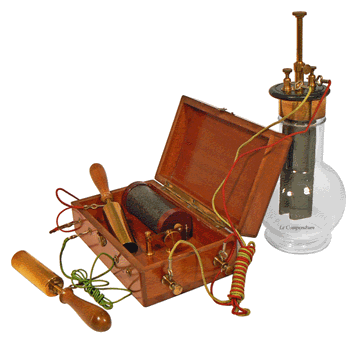

Le joli coffret en acajou verni de 15 x 7,5 x 7 cm renferme, sous son double fond, une petite bobine d'induction montée sans condensateur ce qui réduit l'énergie des courants directs et, par suite, les effets physiologiques qui peuvent être produits. Les seuls accessoires qui l'accompagnent sont deux électrodes cylindriques "porte-éponge" et les connections particulièrement souples. Il peut s'agir soit d'une bobine médicale, soit d'un divertissement scientifique. Ces derniers étaient très à la mode à la fin du 19e siècle et au début du 20e siècle. Les appareils d'induction de ce type portaient le nom peu réjouissant de "bobine à électriser", "bobine à secousses" ou de "torpilles électriques" : le patient... ou la victime qui saisissait à pleines mains les électrodes cylindriques subissait une commotion plus ou moins agréable. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

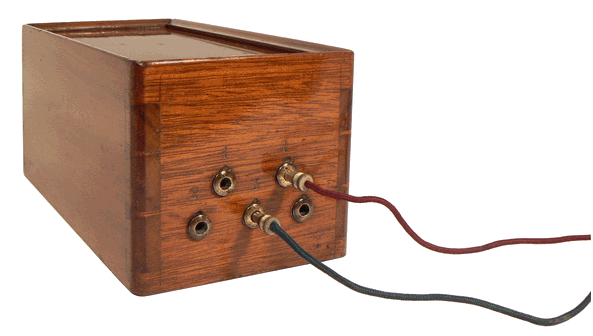

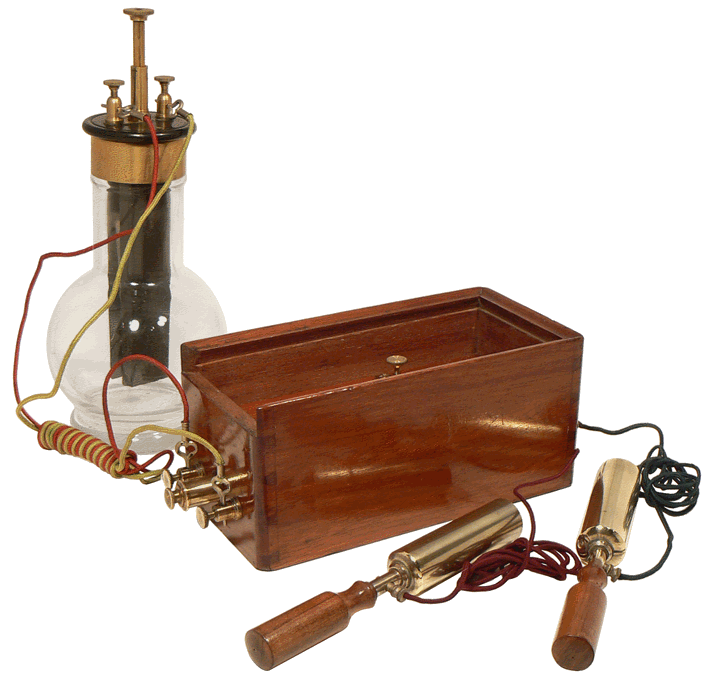

Les deux bornes d'alimentation, extrémités de l'enroulement primaire de la bobine, sont reliées à la pile Grenet ("pile bouteille ou pile au bichromate"). En enfonçant plus ou moins le tube gradateur visible entre les deux bornes d'alimentation et en choisissant le couple de bornes de sortie, le manipulateur peut moduler les effets escomptés... |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

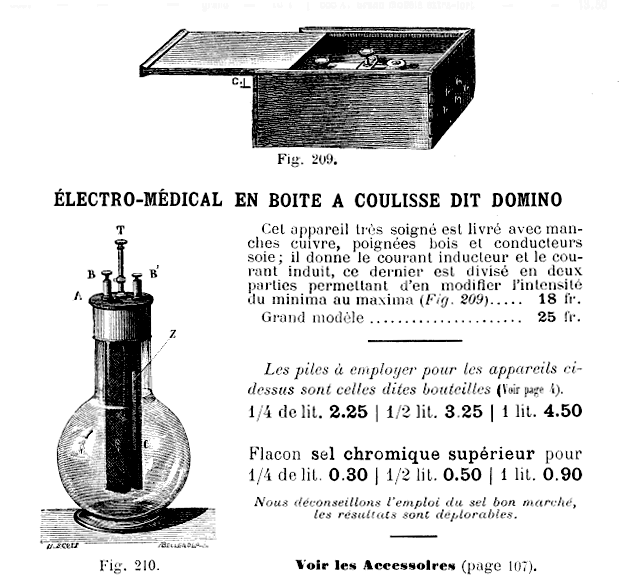

Catalogue RADIGUET à PARIS - APPAREILS ÉLECTRIQUES - Edition 1898-1899 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

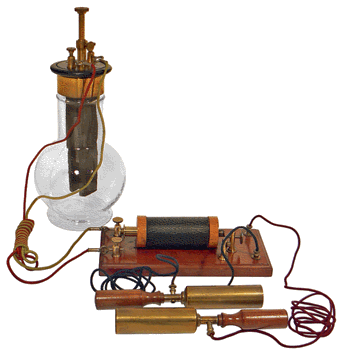

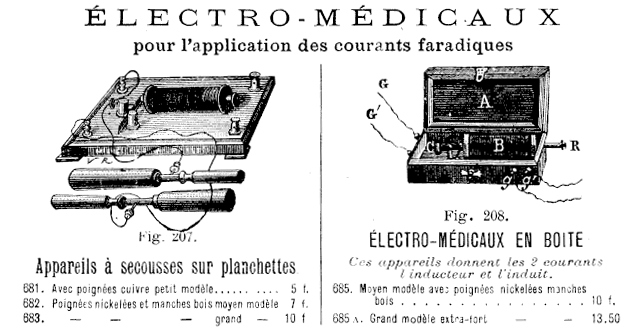

Dans son catalogue d'appareils électriques de 1898, la maison Radiguet présente, dans la même rubrique "Electro - médicaux", deux autres petits appareils générateurs de courants faradiques de présentations différentes. Il suffit de cliquer sur leur image pour les découvrir. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
