Moteur électrique miniature

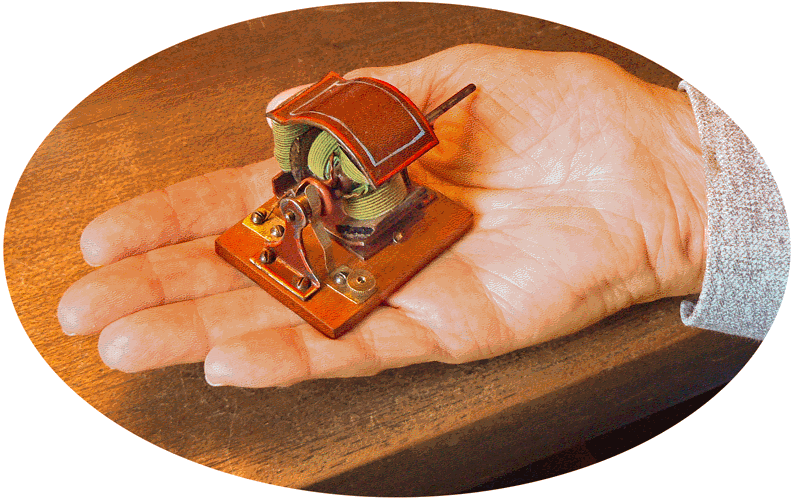

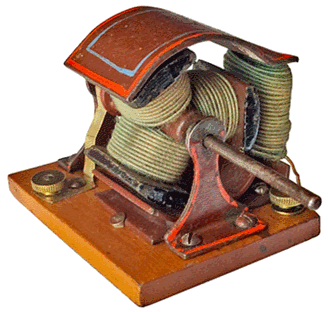

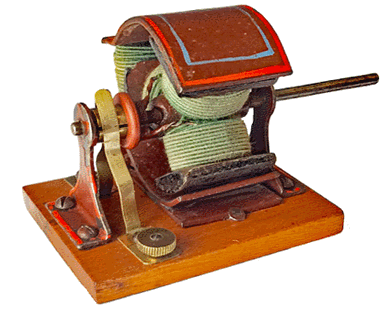

Ce petit moteur à courant continu ne porte aucune marque. Il est monté sur un socle en noyer de 4,5 x 5,8 cm et de 5 mm d'épaisseur. Seul déborde du socle l'arbre de transmission vraisemblablement prévu pour accueillir une poulie ou une roue dentée permettant, par exemple, d'animer un jouet ou un modèle réduit.

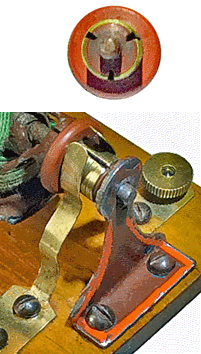

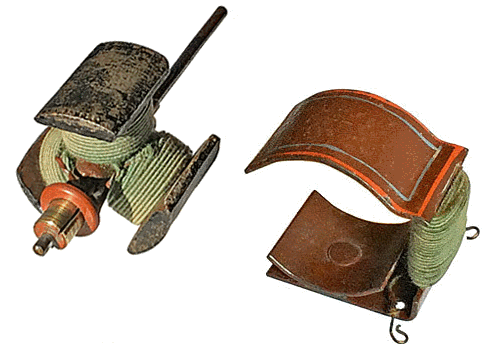

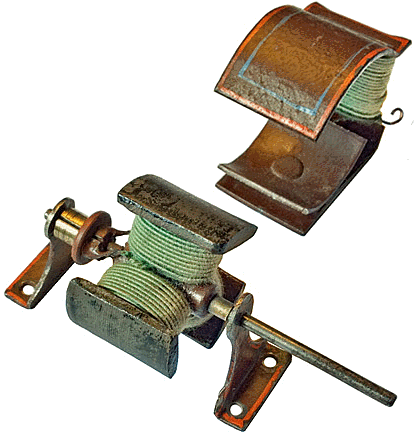

Le rotor, au centre, est formé par trois bobines à l'extrémité épanouie disposées en étoile et dont les enroulements, reliés au collecteur rotatif à trois secteurs, sont alimentés  par les balais comme on le voit sur l'image de gauche. Le stator, à droite, est constitué par un enroulement réalisé autour d'une cage constituée de fines plaques de fer doux.

Le fil constituant les enroulements est en cuivre de 0,5 mm de diamètre sous guipage en coton.

C'est une pile AA de 1,5 V qui alimente le petit moteur

Notre modèle rappelle le moteur TRIX qui, à partir de 1935 et jusqu'à la fin du siècle, a accompagné les boîtes de jeux de constructions métalliques de la même marque,  permettant de réaliser des maquettes animées en assemblant des éléments munis de trous pour le passage des vis à la manière du système MECCANO plus ancien et se trouvant, de ce fait, concurencé.

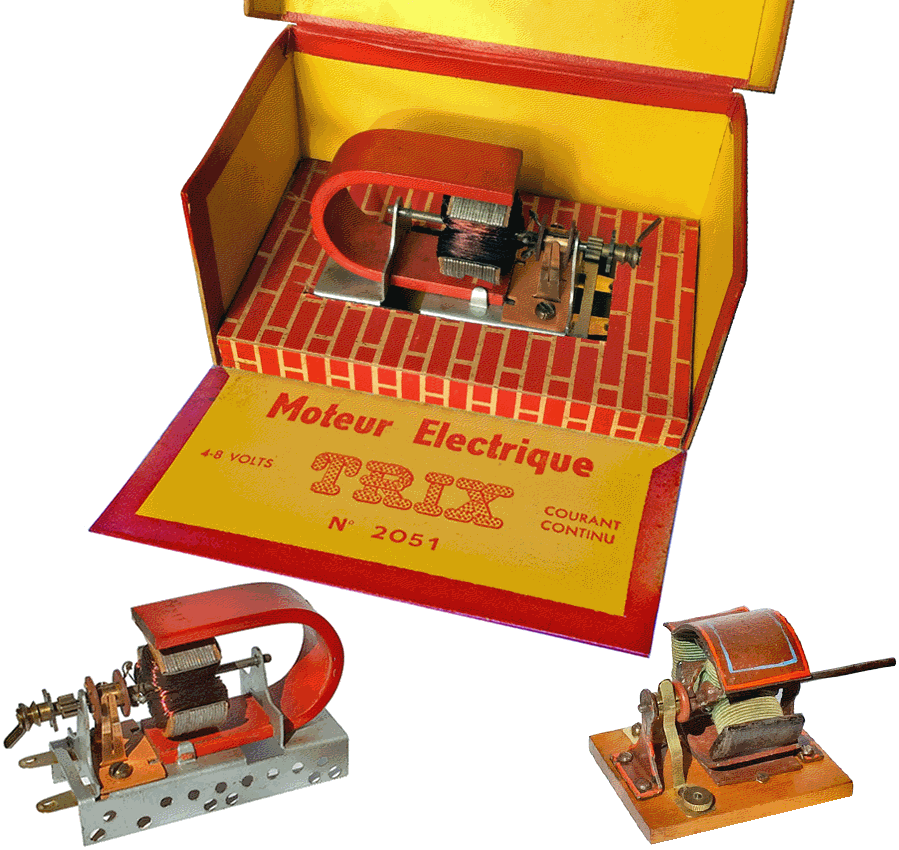

Un de ces moteurs est photographié près de notre spécimen. On peut observer des similitudes quant aux dimensions et à la réalisation de certains éléments comme le rotor de 3 cm de diamètre et son collecteur rotatif. Bien sûr, le socle aux nombreux trous répond aux caractéristiques spécifiques du matériel TRIX. La différence réside dans le stator qui, sur ce dernier, est un aimant permanent. Le modèle de droite, sur socle en noyer, nous semble le plus ancien. La finition aux filets colorés pourrait en faire une productions MÄRKLIN des premières années 1900 ...

Si le petit moteur photographié ci-dessus est bien dans ma main, celui qui est représenté sur l'image qui suit est tout simplement irréel. C'est une modélisation réalisée par Didier NÉBRÉDA à partir des photographies de cette page.

Mais ce n'est pas tout : En cliquant sur l'image, vous allez admirer le petit moteur qui, pour se présenter tourne sur lui-même, puis se met à fonctionner comme un vrai. Mieux qu'un vrai...

Encore bravo et merci à Didier pour cette magnifique réalisation.
