Niveau plongeant à pinnules
de J. Lefebvre

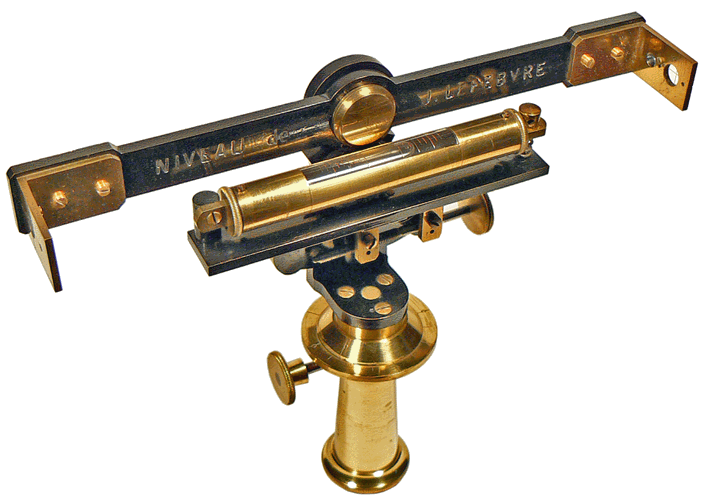

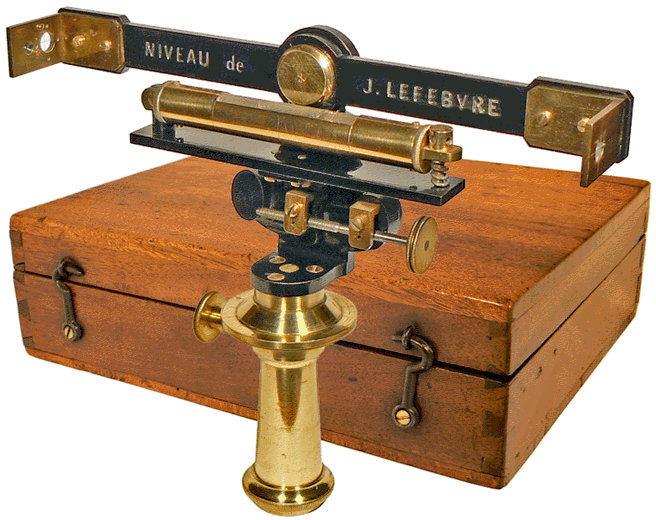

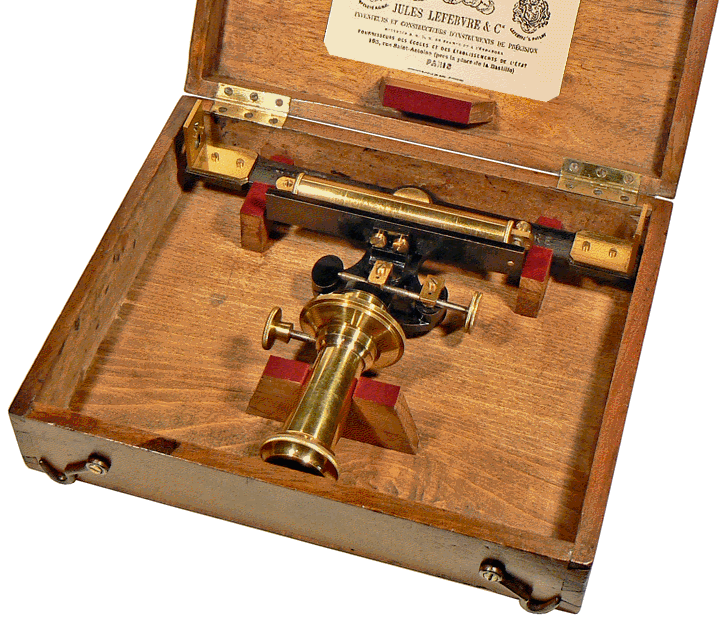

Niveau plongeant à pinnules, type n° 20, de Jules Lefebvre et Cie - Hauteur 19 cm, longueur 24 cm - Vers 1875

Partie d'un document publicitaire Jules Lefebvre & Cie de1873

La notice précise sous le titre "Observations préliminaires" : "Nos instruments sont trop en faveur auprès des divers Services de l'Etat et des grandes exploitations, telles que Chemins de fer, Charbonnages et Usines en général, pour qu'il nous soit utile d'insister ici sur les avantages qu'ils offrent sur ceux qu'ils sont appelés à remplacer, quand il s'agit surtout de Relevés rapides, d'Avant-projets ou de Tracés de routes et de chemins de fer, etc, etc."

L'appareil était utilisé par les arpenteurs pour les opérations de terrain. Comme beaucoup d'instruments d'arpentage, il est placé sur un pied en chêne à trois branches ou sur un piquet simple. La visée se fait par alignement de trois éléments : l'orifice étroit de la première petite plaque de laiton ou pinnule, le réticule croisé de l'autre pinnule parallèle à la précédente et un point d'une mire qui est placée à une certaine distance. C'est une application du phénomène de propagation rectiligne de la lumière que l'on peut vérifier en réalisant l'expérience illustrée par le dessin suivant :



COURS DE PHYSIQUE par B. BOUTET DE MONVEL - Paris,1865

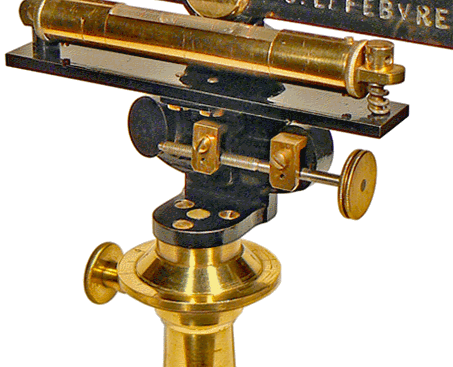

Le niveau à bulle permet d'obtenirr l'horizontalité et, sur la base de l'instrument, le cercle divisé indique l'angle entre deux directions d'un plan horizontal.
