Balance à manette |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

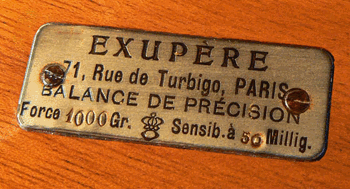

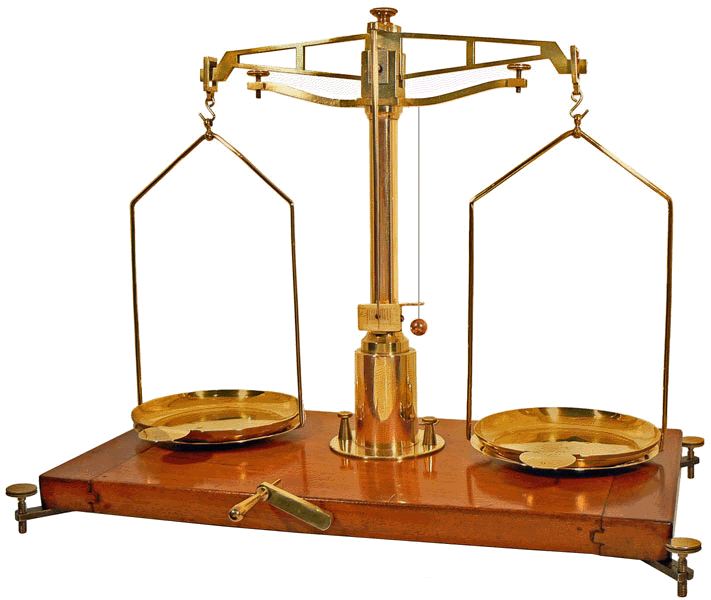

Balance de laboratoire. Dimensions du socle 45 x 22,5 cm - fléau de 31 cm - plateaux de 14 cm - force 1 kg - sensibilité 5 cg - Vers 1920 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

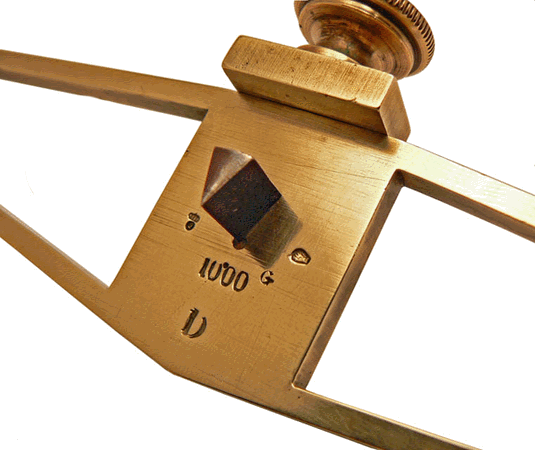

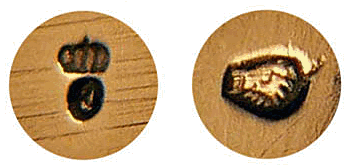

De part et d'autre du couteau central par lequel repose le fléau, on observe, à gauche, la marque de fabrique de la Maison EXUPÈRE consistant en un ovale surmonté d'une couronne et à droite, la marque de "vérification primitive" ou "marque première" laissée par le poinçon du bureau central d'étalonnage des Poids et Mesures. Cette marque "à la bonne fois" représente une poignée de main. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

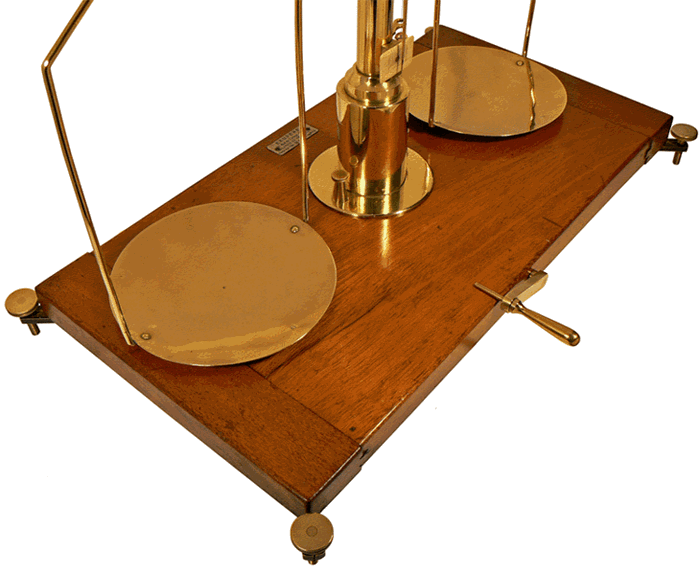

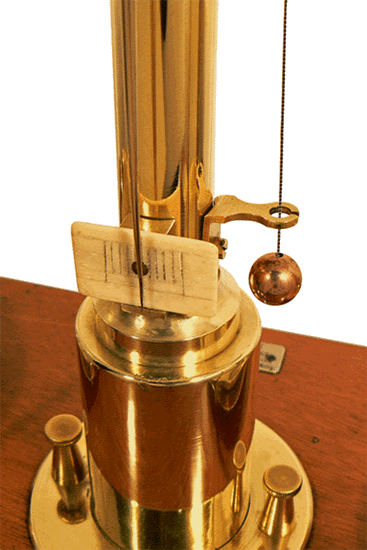

Avant une série de pesées, on procède au réglage de la direction verticale de la colonne en agissant sur les vis calantes situées aux quatre coins du socle de la balance. Le résultat est obtenu lorsque le fil auquel est suspendue une boule de laiton (on parle de "fil à plomb") est confondu avec l'axe vertical de l'ouverture circulaire d'une patte fixée à la colonne. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

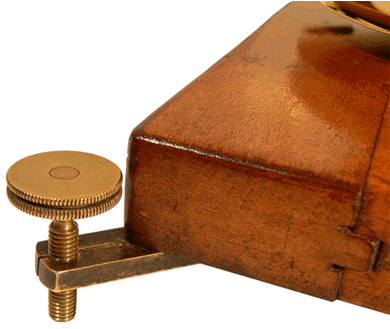

Généralement, les balances de laboratoire présentent trois points de contact avec le plan de travail formés par un pied fixe à l'arrière et deux vis calantes à l'avant. Toutefois, on rencontre quelquefois des instruments munis, comme c'est le cas ici, de quatre vis calantes. On gagne en stabilité au prix d'un réglage beaucoup plus délicat ... |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

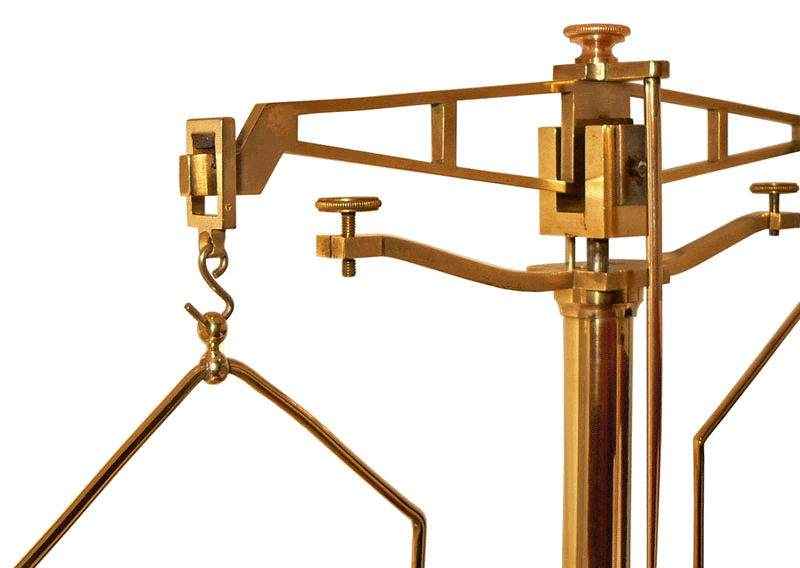

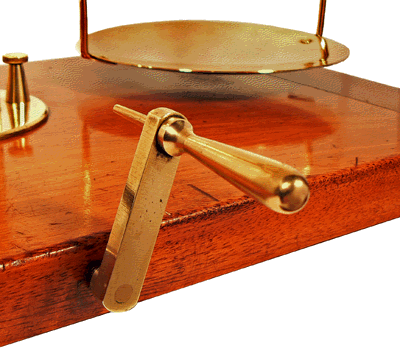

En faisant pivoter la manette vers la droite, on provoque l'élévation du fléau qui, jusque là, reposait sur les têtes de deux vis d'arrêt : l'arête du couteau central entre en contact avec son plan d'appui et les plateaux se soulèvent, entraînés par le mouvement. Le fléau et les plateaux sont libérés et il est alors possible de vérifier l'équilibre
actuel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

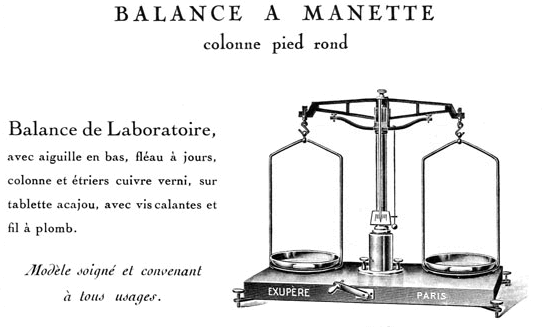

Maison EXUPÈRE - AUBRY & GEORGE, Successeurs |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

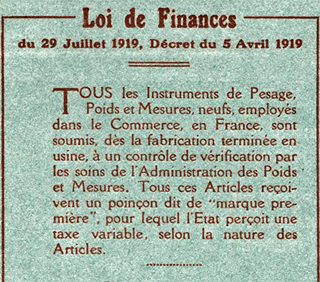

Sur la couverture du catalogue de la Maison EXUPÈRE, le texte du décret d'avril 1919 est suivi du montant de la taxe à verser à l'Etat "selon la nature des Articles" et qui sera "ajoutée au montant net de chaque facture". Par exemple, cette taxe est de 1 franc pour une balance de Roberval, 2 francs pour un trébuchet à 3 couteaux, 7 francs pour une bascule romaine de 200 à 1000 kg, 0,30 franc pour une masse en fonte de 500 g, 0,10 franc pour une masse en cuivre de 100 g ou encore 0,15 franc pour une subdivision de carat métrique... |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
page éditée le 10/11/12 ... |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
