Balance colonne |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

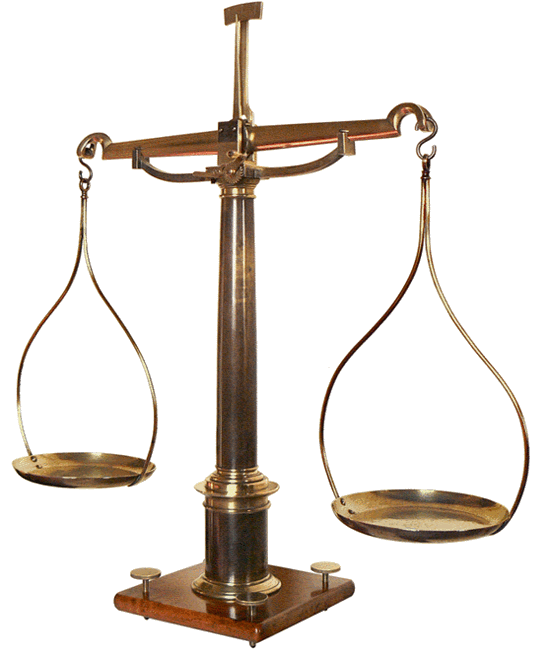

Balance colonne à crémaillère - hauteur minimum 70 cm - diamètre des plateaux 18 cm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

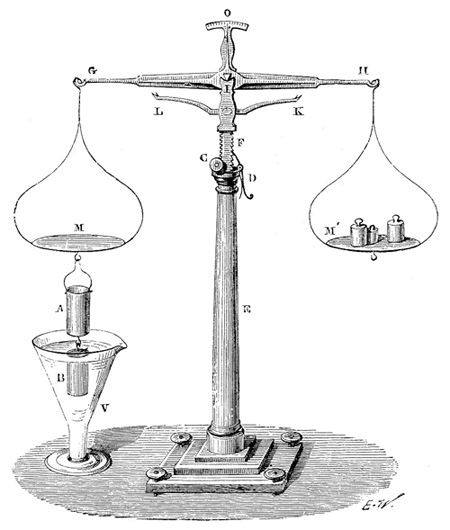

Le support du fléau, peut s'élever ou s'abaisser à l'aide d'une crémaillère que déplace un pignon denté commandé par une manivelle. Lorsque la hauteur désirée est atteinte, un cliquet à ressort s'engage dans les dents obliques d'une roue disposée suivant le même axe que le pignon : cela empêche le fléau de redescendre à moins qu'on écarte le cliquet de son logement. Le dispositif est pratique pour réaliser certaines expériences d'hydrostatique qui nécessitent une grande hauteur sous le fléau, par exemple pour vérifier le principe d'Archimède à l'aide du double cylindre comme le montre le dessin emprunté à un ouvrage du XIXe siècle |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
LEÇONS DE PHYSIQUE à l'usage des demoiselles |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

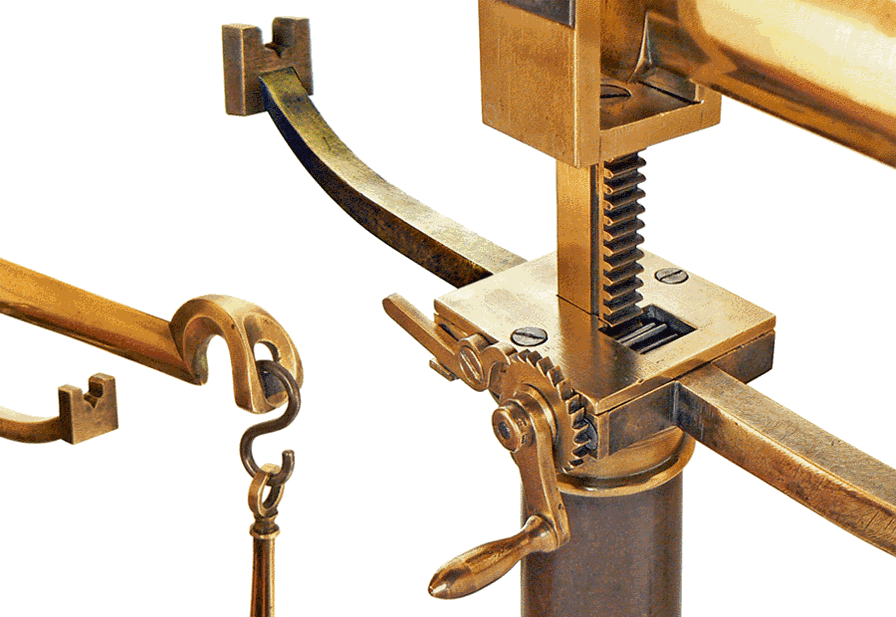

Le système pignon-crémaillère permet de rehausser la balance d'une vingtaine de centimètres, la hauteur étant alors amenée à 90 cm ... |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

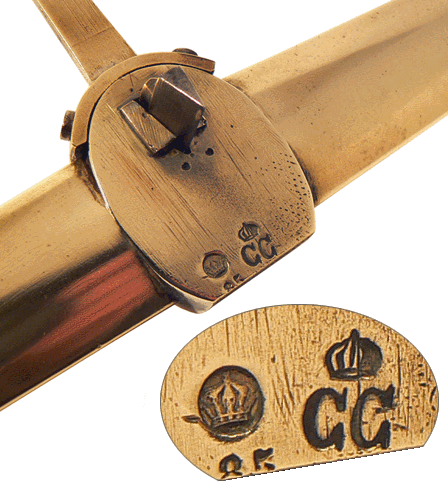

Le fléau est frappé du CC couronné, marque de Francfort, fabricant balancier à Paris entre 1840 et 1906 et auquel a succédé pendant une année Jules Chalain ainsi que l'indique le registre d'inscription des fabricants et réparateurs de poids et mesures auprès des bureaux de vérification. Cette inscription, appelée insculpation, consistait à graver sa marque sur une plaque de métal conservée par le bureau de vérification. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

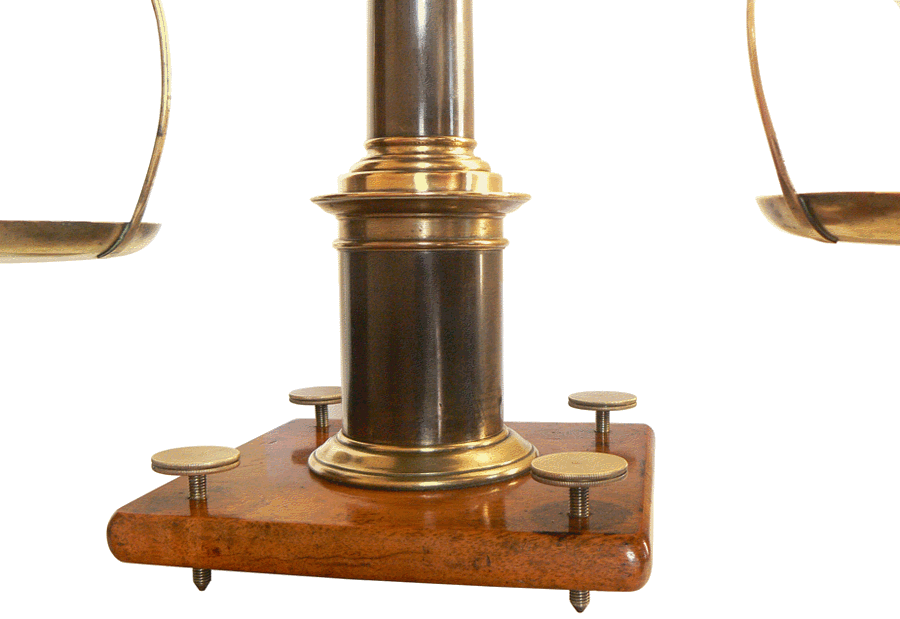

Le socle massif en noyer, de 20 x 20 cm, est muni de quatre vis calantes. La mise en œuvre de la balance est, certes, moins aisée que dans le cas plus fréquent utilisant trois points de réglage (dont un fixe), mais la stabilité finale est excellente. Noton que le diamètre de la colonne, dans sa partie inférieure, est égale à un peu plus de 7 cm... |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

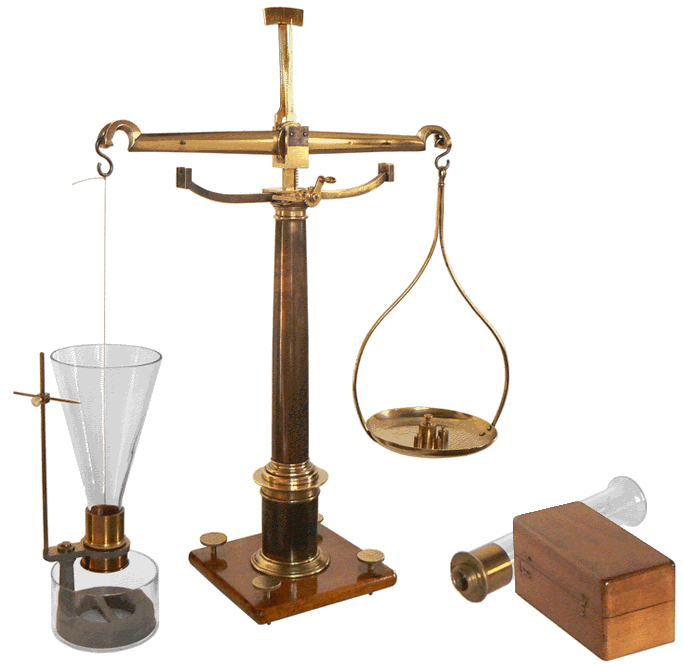

Appareil de Masson et balance colonne à hauteur variable |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

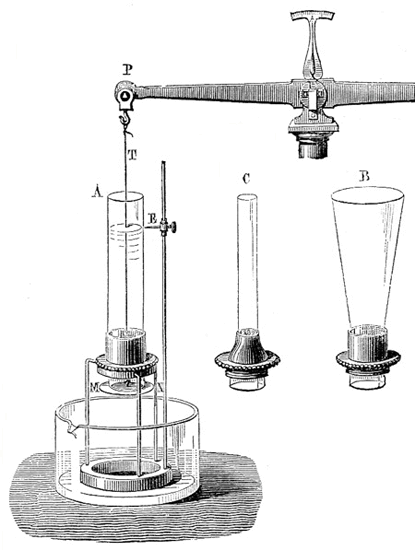

L'appareil de Masson permet de vérifier que la pression exercée par un liquide pesant sur le fond horizontal d'un vase qui le contient ne dépend pas de la forme du vase mais seulement de la surface du fond et de la hauteur du liquide. A droite, les vases A,B et C, de formes différentes, peuvent se visser sur un support métallique. Ces vases n'ont pas de fond mais présentent, à leur base, des ouvertures identiques. Le vase A étant vissé sur le support, on applique sur son ouverture un obturateur en verre MN maintenu suspendu par un fil à une extrémité du fléau. On place, dans le plateau suspendu à l'autre extrémité du fléau une masse suffisante pour appliquer convenablement l'obturateur sur l'ouverture. On verse de l'eau dans le vase A jusqu'à ce que, la pression de cette eau faisant équilibre à la force qui maintient l'obturateur, celui-ci se détache et laisse échapper un peu de liquide. On repère la hauteur de l'eau au moyen de l'index E. Si l'on répète l'expérience en remplaçant le vase A par B, puis par C, on constate que l'obturateur se détache toujours lorsque l'eau atteint le niveau indiqué par l'index. La pression sur le fond de ces trois vases est donc la même, quand le liquide atteint la même hauteur au-dessus du fond. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
PRÉCIS DE PHYSIQUE - par É. FERNET - Paris - 1870 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Vers les pages présentant deux balances du Compendium, spécialement conçues pour les expériences d'hydrostatique: |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
