Microscope simple et composé
type Cary - Gould

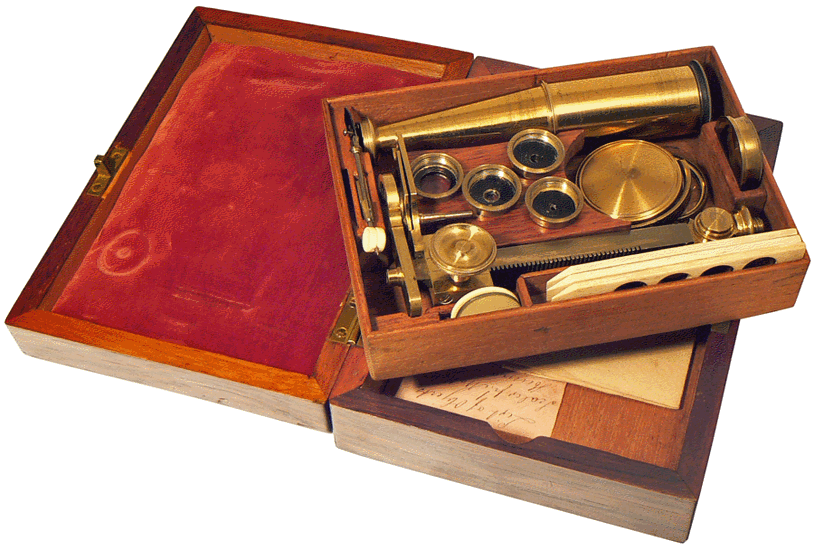

Microscope type Cary-Goult - Dimensions du coffret 16,5 x 12 x 5 cm - Royaume-Uni - Vers 1830

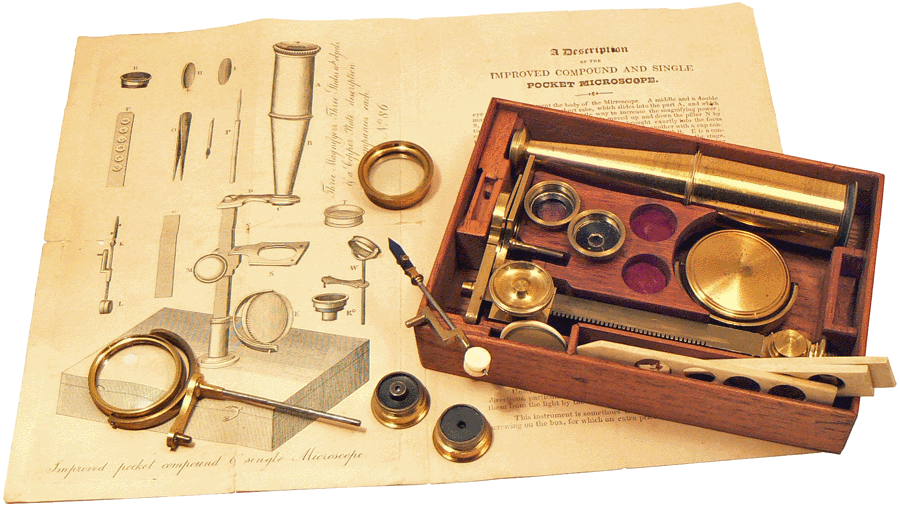

Sur la notice en Anglais, "A description of the IMPROVED COMPOUND AND SINGLE POCKET MICROSCOPE"

Le microscope est inclinable. Avec le coffret sur lequel il se visse, la hauteur totale dans la version "microscope composé" est égale à 27 cm. La notice indique qu'il est possible d'acquérir, moyennant un supplément de prix, un pied métallique à trois branches...

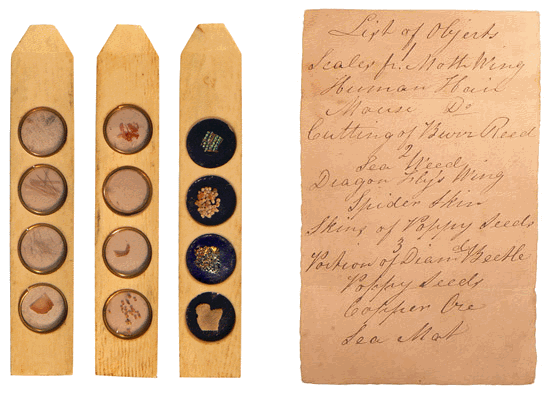

Le coffret contient trois barrettes en ivoire d'environ 8,5 cm de longueur portant chacune quatre préparations. Sur deux barrettes, les préparations transparentes sont placées entre des fins disques en mica tandis que la troisième présente des objets opaques collés, à l'air libre, dans le fond d'une cavité. Ces derniers objets doivent être éclairés par dessus grâce à la loupe articulée. Une liste manuscrite de petite taille (9,5 x 6 cm) indique la nature des préparations.  On y rencontre des écailles d'aile de mite, des cheveux humains, des graines de pavot, un morceau d'élytre de "scarabée diamant", du minerai de cuivre, etc . Nous avons utilisé, pour photographier l'une d'elles, un microscope moderne muni d'un éclairage épiscopique. Le grossissement choisi demeure volontairement faible mais donne, c'est le but, une idée de l'état de conservation après bientôt 200 ans...

Poppy seeds - Graines de Pavot

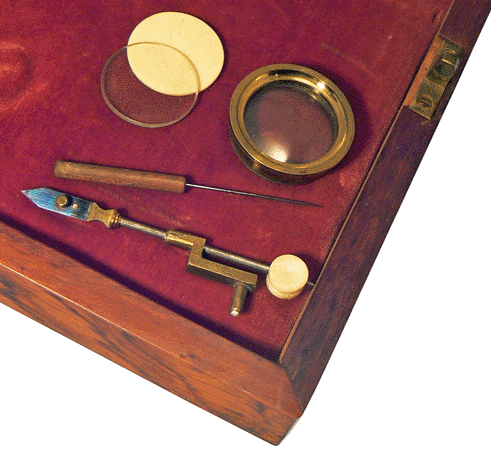

Lorsqu'il n'observe pas des lames déjà préparées, le microscopiste utilise divers supports pour y placer ses objets d'étude : souvent, c'est un disque en verre ou en ivoire qui s'insère dans le logement prévu sur la platine du microscope ; une fine aiguille montée sert alors à déplacer ou retourner l'objet sur le disque.

S'il veut observer un insecte vivant, la live-box est mieux adaptée car elle enferme momentanément le spécimen entre deux verres transparents...

Pour maintenir un petit objet et l'orienter sous l'objectif, il dispose d'une pince articulée aux diverses possibilités...

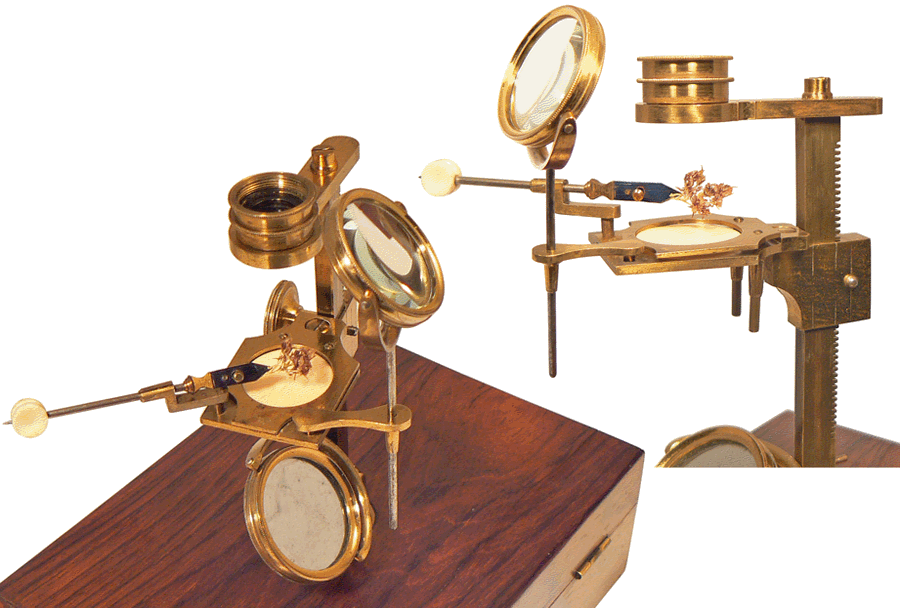

Emprunté à une autre page du Compendium, le dessin de la loupe articulée utilisée pour
éclairer les objets opaques.

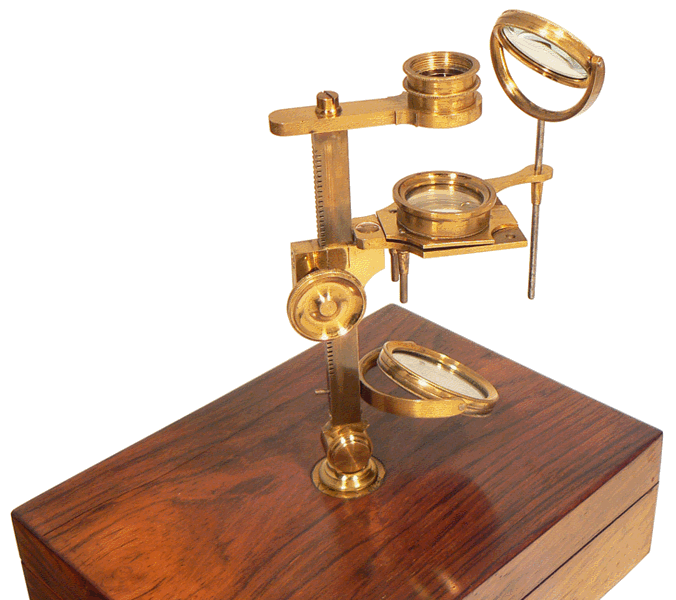

L'utilisation en microscope simple, avec la live-box disposée sur la platine

La pince articulée, d'un peu plus de 6 cm, pour tenir les petits objets

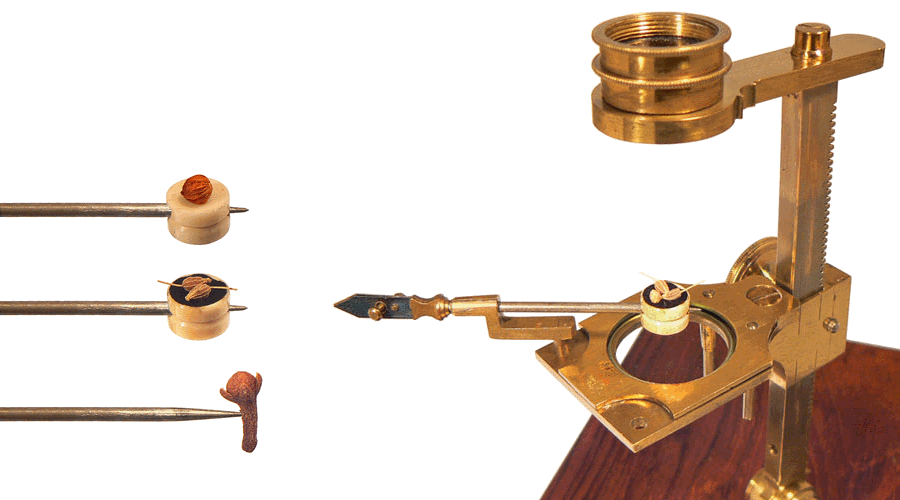

Le petit embout cylindrique en ivoire permet de guider la pince jusqu'à amener la partie intéressante de l'objet examiné dans l'axe optique du microscope. Mais ce n'est pas son seul rôle. Ces deux faces circulaires sont légèrement concaves et l'une d'elles est peinte en noir : cela permet d'y déposer, après avoir choisi la couleur du fond, de petits objets et de les y maintenir durant l'examen. Et il est toujours possible de retirer cet embout pour piquer un objet sur la pointe ainsi libérée...

Quelques graines aromatiques sur fond ivoire, sur fond noir, ou sans fond...
