Microscope d'étude,
à platine mobile de Varley

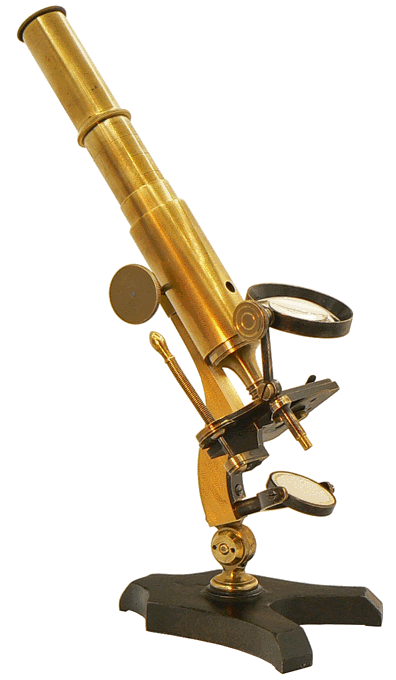

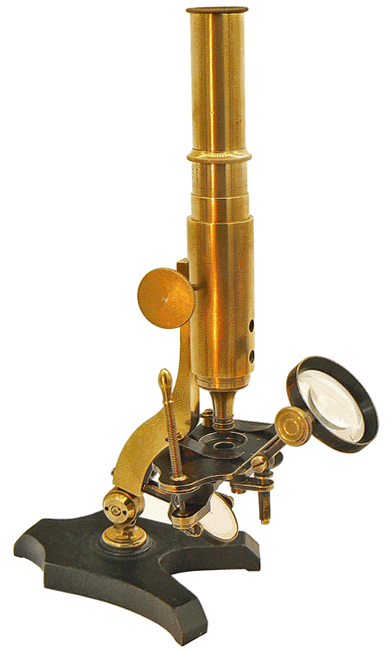

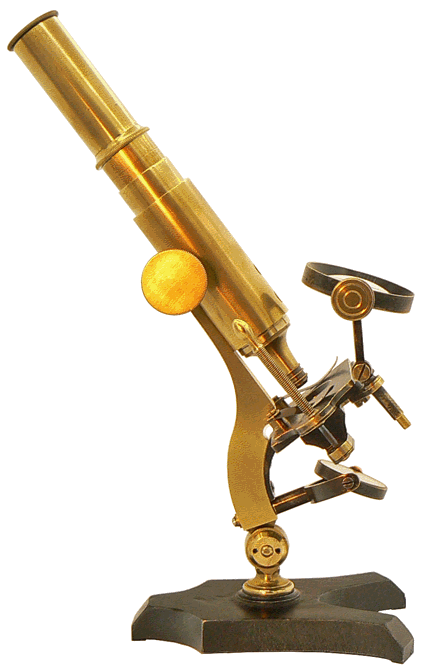

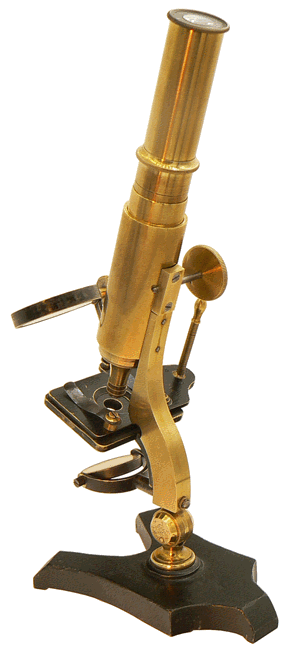

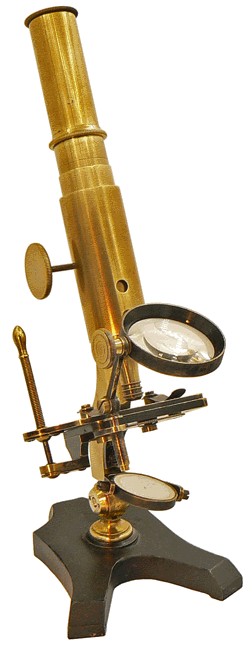

Microscope d'étude, à platine mobile de de Varley - Hauteur minumum 25 cm - Vers 1870

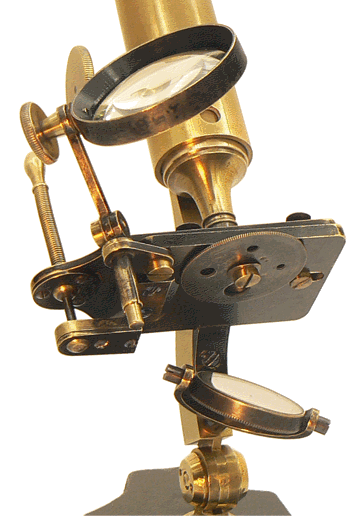

L'éclairage par transparence est assuré par un miroir concave et un disque diaphragme à 4 ouvertures. Une loupe articulée amovible, enfichable à l'extrémité d'un bras mobile, permet de concentrer la lumière sur les objets opaques.

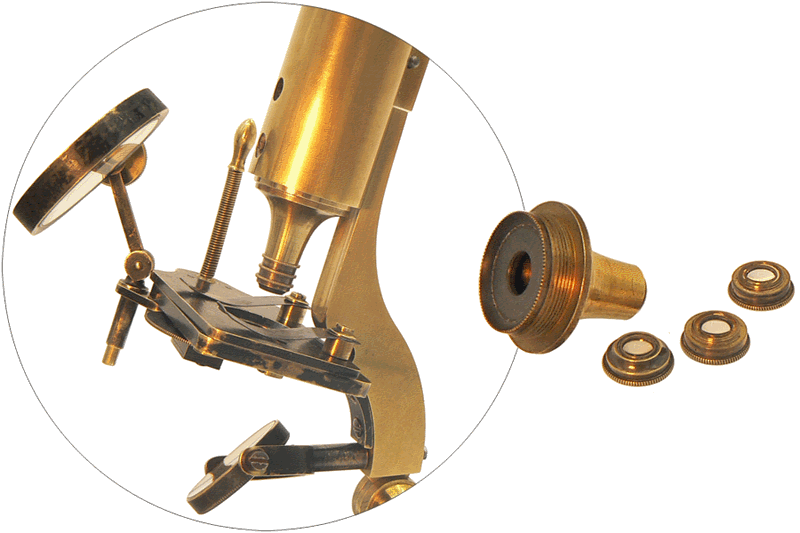

L'objectif scindable est formé par trois lentilles de puissances différentes ce qui permet de moduler le grossissement.

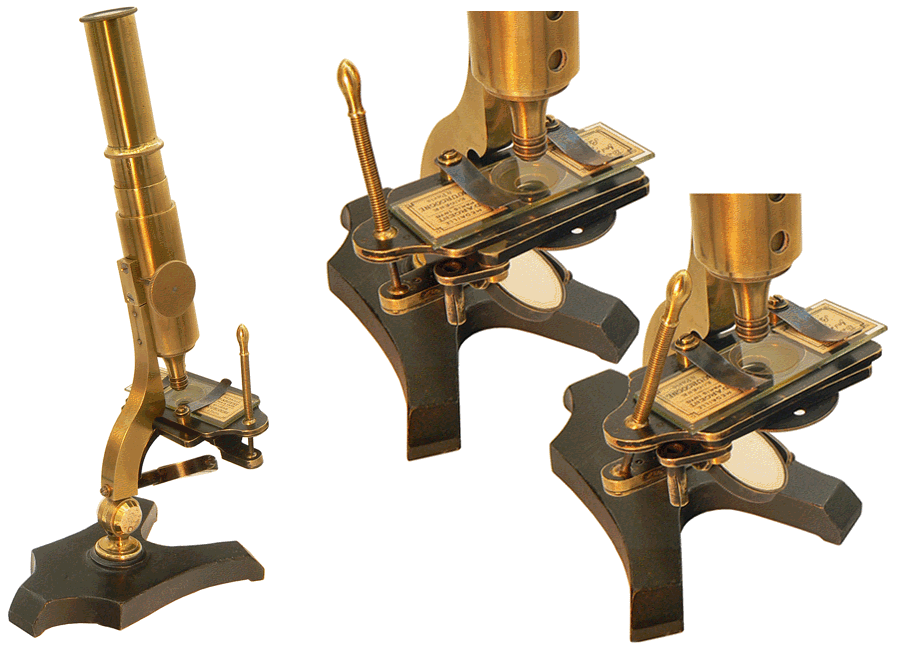

L'instrument est doté d'une platine mobile de Varley : la manipulation d'un petit levier monté sur rotules entraîne le glissement de la partie supérieure de la platine dans toutes les directions de son plan ce qui facilite l'exploration de la préparation maintenue par les valets.

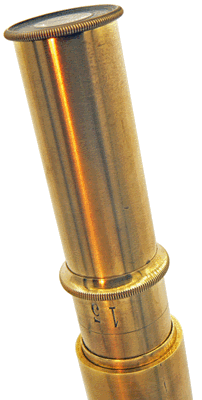

Notre microscope ne porte aucune marque du constructeur. La seule indication présente est le nombre 15 gravé sur le tube optique...

En 1867, dans son Catalogue of Optical & Philosophical Instruments, William Y. McAllister, à Philadelphie, propose le même instrument : le corps est en laiton et le pied en acier comme sur notre modèle. Mais il n'est pas fait mention d'une éventuelle platine mobile ni de loupe d'éclairement pour les objets opaques.

On rencontre deux modèles munis de la platine de Varley dans l'ouvrage The Billings Microscope Collection publié par "Armed Forces Institute of Pathology" à Washington en 1974. L'un, dépourvu de la loupe d'éclairement des objets opaques, porte la signature Reballio & Zoon, de Rotterdam. Le second non signé, au pied en laiton, possède la loupe d'éclairement articulée à partir de l'enveloppe du tube optique et non sur un bras pivotant lié à la platine comme c'est le cas, sur notre modèle.
