Microscope à base cylindrique
Arthur Chevalier

Edition de 1882 de L'ETUDIANT MICROGRAPHE
(Document "le Compendium")

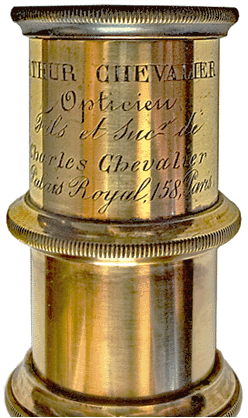

ARTHUR CHEVALIER
Opticien
Fils et Suc^r de
Charles Chevalier
Palais Rotal 158, Paris

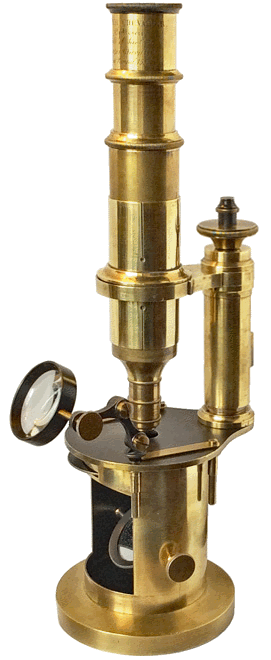

Microscope à base cylindrique - Hauteur minimum 27,5 cm (actuellement 30 cm, après allongement partiel du tube à tirage) - Vers 1870

Dans la première édition de L'ETUDIANT MICROGRAPHE (1864), Arthur Chevalier nomme l'instrument "microscope à base cylindrique". Nous avons conservé cette appellation d'origine, bien qu'elle ait été vite abandonnée.

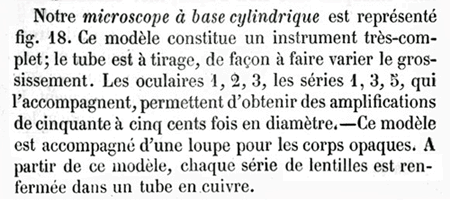

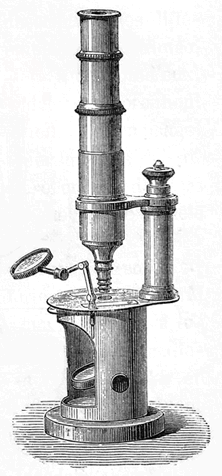

L'ETUDIANT MICROGRAPHE par le Dr Arthur Chevalier (1864)

Un peu plus tard apparaissent les dénominations devenues classiques pour ce type d'instrument : microscope à tambour et microscope à niche. C'est le cas, vers 1870, dans le CATALOGUE DES MICROSCOPES et Instruments pour la vision construits par Arthur Chevalier où, sous la même représentation picturale, le microscope "à base cylindrique" cède la place au microscope "à tambour".

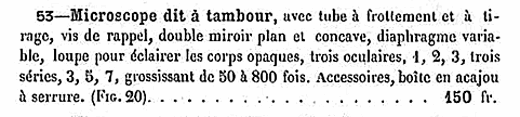

CATALOGUE DES MICROSCOPES et Instruments pour la vision (vers 1870)

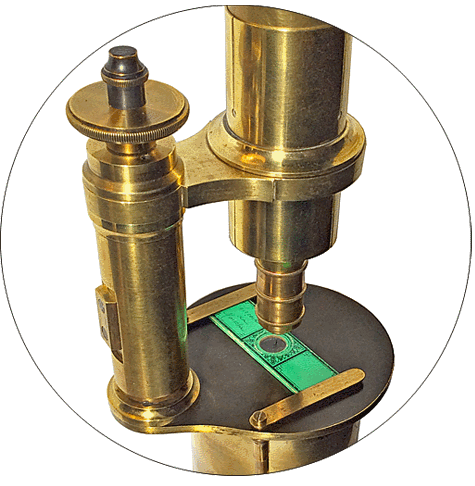

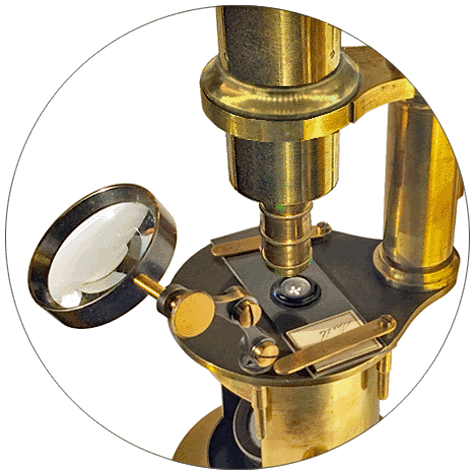

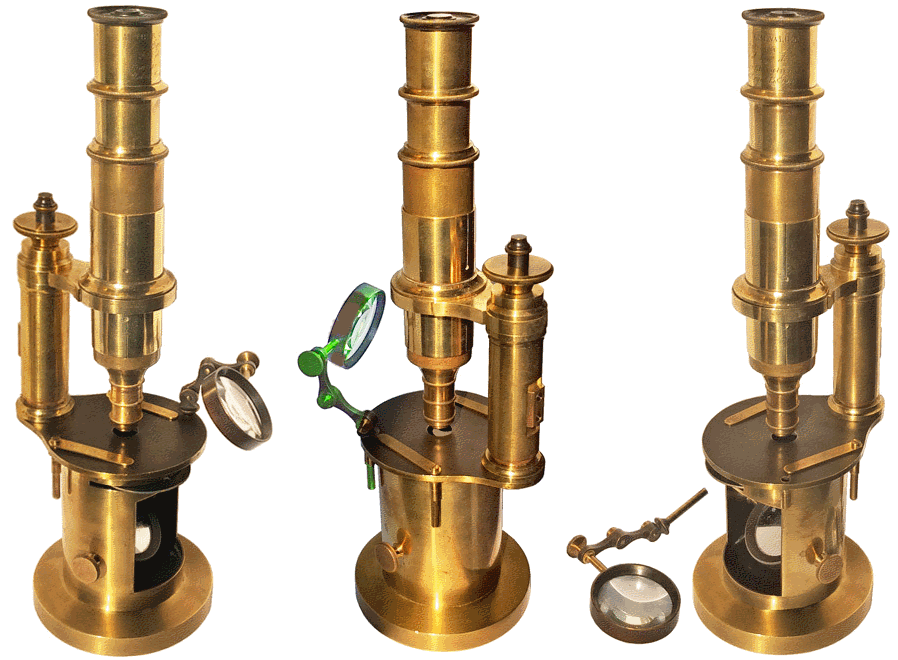

L'éclairage est assuré par un miroir concave. Un disque diaphragme permet de moduler la lumière qui traverse la préparation. L'instrument est doté d'une loupe d'éclairage pour les objets opaques. La mise au point primaire est réalisée par glissement manuel du tube optique et la mise au point fine par vis micrométrique. Le diamètre de la platine est égal à 8 cm. Le pied fortement lestée, assure une parfaite stabilité. L'optique présente sur notre spécimen est composée d'un objectif marqué C1 et de l'oculaire 2.

Les images obtenues sont de bonne qualité, qu'il s'agisse de cette patte de mouche syrphide ou des deux représentations qui suivent obtenues à partir de préparations anciennes sur lames de 60 x 16 mm. L'une d'elles, la plume de colibri, est signée Joseph Bourgogne, célèbre préparateur du XIXème siècle.

Plume de Colibri (vers 1860)
Joseph Bourgogne préparateur

pied de la mouche

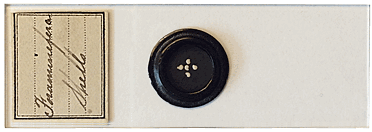

La dernière préparation, "Foraminifèra Shells", sur une lame de 75 x 25 mm, est montée sur fond noir. Pour la visionner correctement, il est nécessaire d'utiliser la loupe articulée afin de l'éclairer par dessus...

Foraminifera Shells
(Coquilles de foraminifères)
