Microscope Nachet et Fils
"petit modèle droit"

NACHET ET FILS
Rue St Severin, 17, Paris

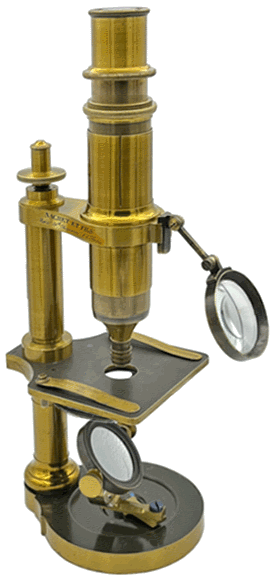

Microscope Nachet et fils, "petit modèle droit " ; hauteur minimum 25 cm - vers 1865

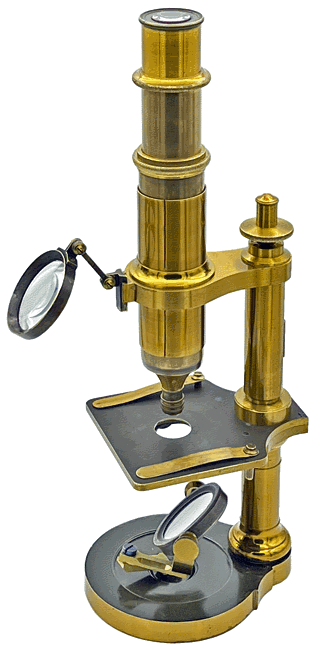

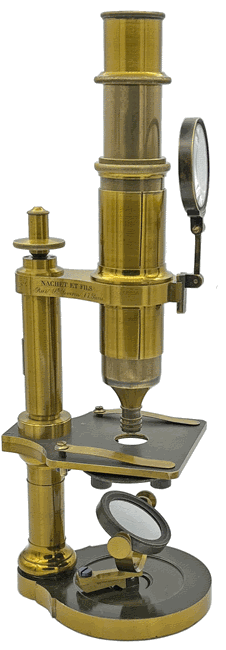

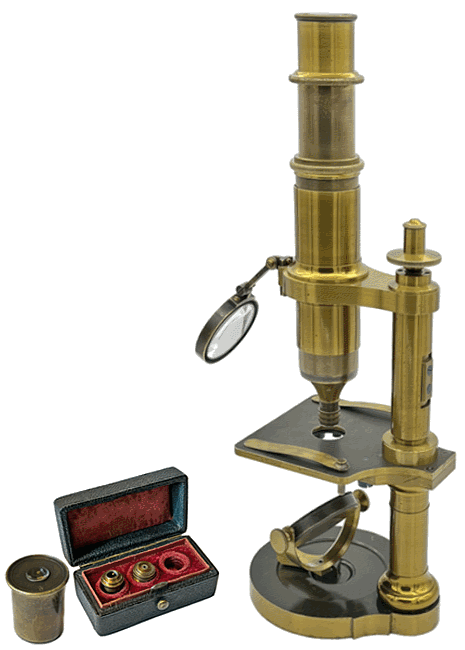

A gauche, le microscope est présenté dans sa hauteur minimum. A droite, le tirage du tube optique permet d'obtenir, en modifiant sa valeur depuis zéro jusqu'au maximum de 5,5 cm, une variation continue du grossissement offert (au détriment du champ)  par le couple oculaire / objectif utilisé actuellement.

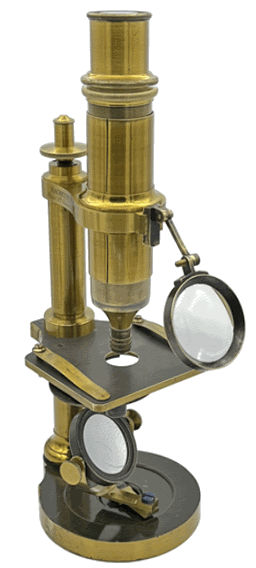

L'éclairage est assuré par un miroir concave et, pour l'étude des objets opaques, d'une loupe articulée. La mise au point grossière s'effectue par le coulant et la mise au point fine par vis micrométrique.

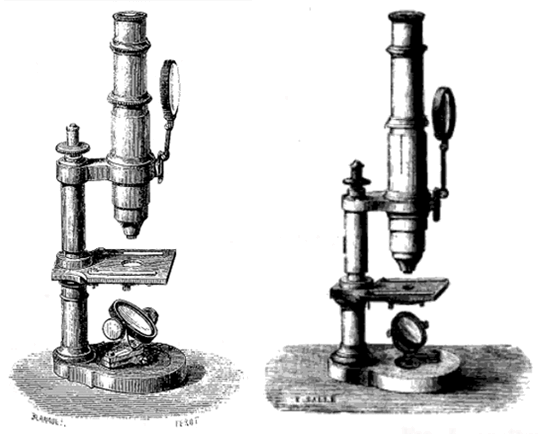

L'instrument est présent dans le Catalogue descriptif des INSTRUMENTS DE MICROGRAPHIE fabriqués par NACHET et FILS, Constructeurs à Paris en 1863 mais également dans le catalogue de 1856. La description est identique : "Microscope petit modèle, monté droit ; miroir ajusté sur articulations, pouvant se placer hors de l'axe dans toutes les positions pour les effets de lumière oblique.". Il demeure toutefois difficile de se rendre compte de la façon dont est réellement articulé le miroir sur le dessin de 1856 (Fig. 4) ...

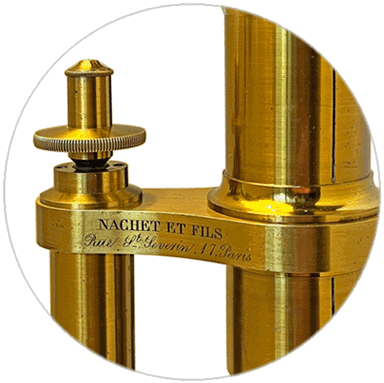

Notre spécimen porte comme domiciliation de la marque : 17 rue St Severin. C'est en 1863 que la maison Nachet a intégré ces lieux en quittant la précédente adresse 16, rue Serpente occupée depuis 1856. Il a donc été fabriqué vers 1865.

Catalogue de 1863  (Fig 10)

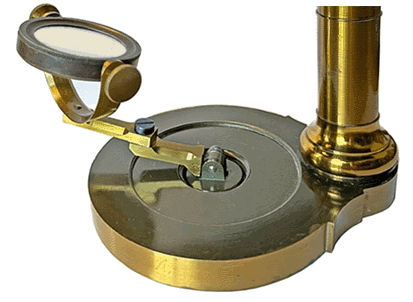

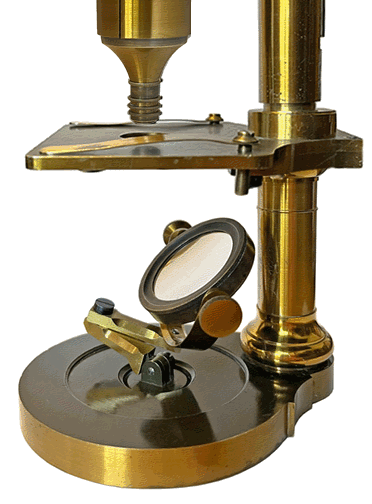

La principale caractéristique de ce microscope réside dans le montage du miroir. Cinq articulations jouant indépendamment les unes des autres permettent de disposer la surface réfléchissante sous n'importe quel angle tout en l'écartant peu ou prou de l'axe du tube optique. Cette disposition permet de modifier l'inclinaison du faisceau lumineux et de favoriser l'éclairage oblique. Quelquefois, pour mieux visualiser certains détails, il y a en effet avantage à faire arriver la lumière de biais sur l'objet.

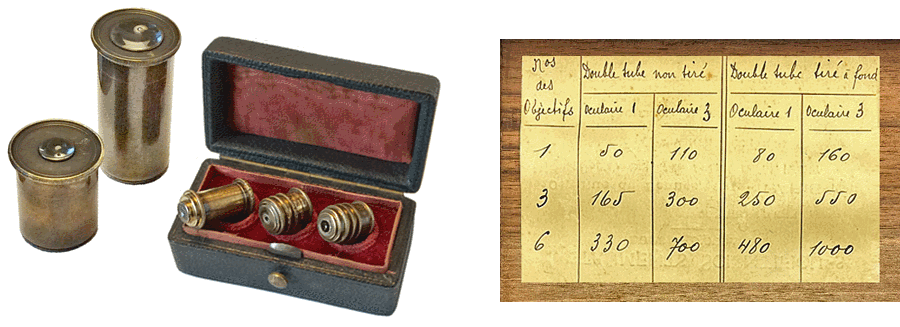

Trois objectifs n° 1, 3 et 6 et deux oculaires 1 et 3 accompagnent le microscope. Cette dotation autorise des grossissements de 50 fois (objectif 1 et oculaire 1, tube optique non tiré) à 1000 fois (objectif 6 et oculaire 3, tube optique tiré au maximum. Le tableau des grossissements a probablement été rédigé par un précédent propriétaire ...

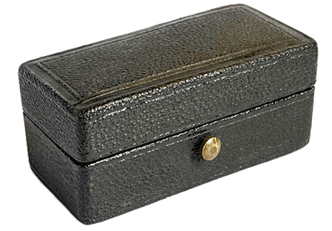

La petite boîte de 6 x 3 x 3 cm pour le rangement des objectifs.

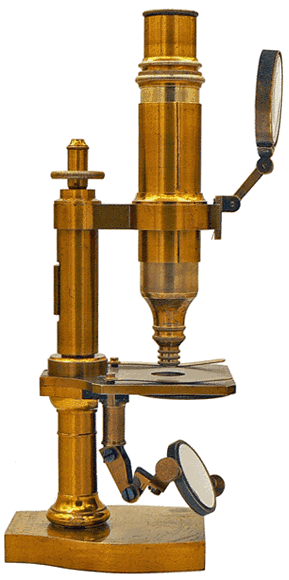

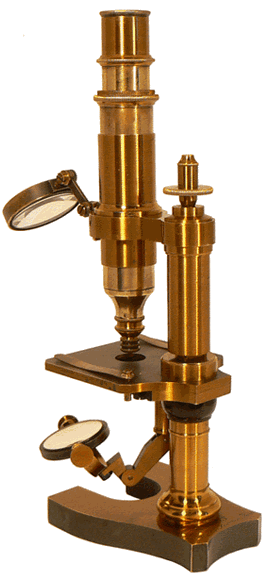

Les deux derniers spécimens ont succédé au "petit modèle droit", sujet de cette page, le premier vers 1870 et le second vers 1880. Tous deux sont munis d'un miroir à la monture différente mais aussi remarquable. On y accède en cliquant sur leur image.
