Petite loupe micrométrique

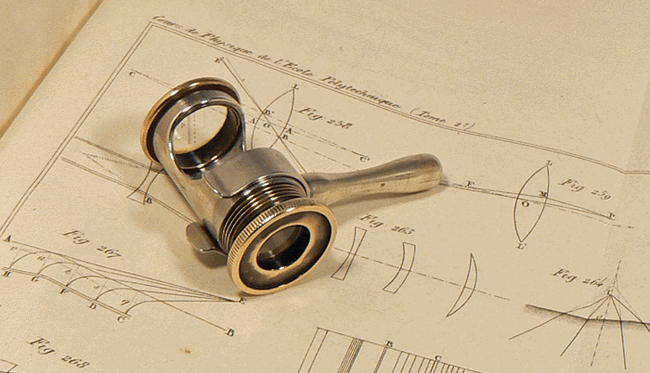

Sur la première page du TRAITÉ ÉLÉMENTAIRE DU MICROSCOPE par Eugène TRUTAT - PARIS - 1883

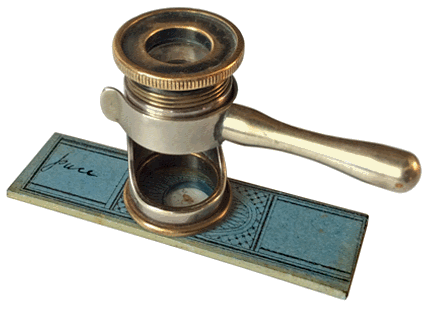

Les dimensions sont particulièrement modestes puisque, si l'on considère seulement le tube optique, le diamètre et la longueur sont respectivement de 1,6 et 2,7 cm.

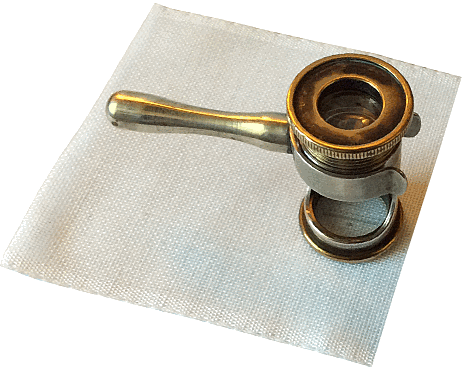

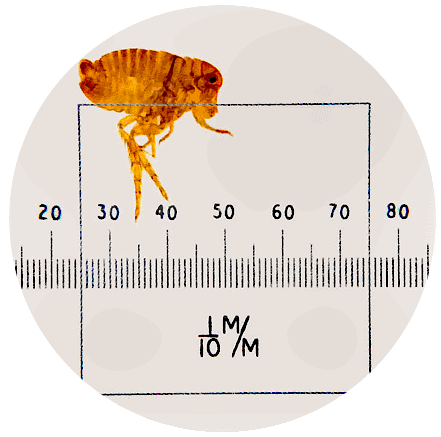

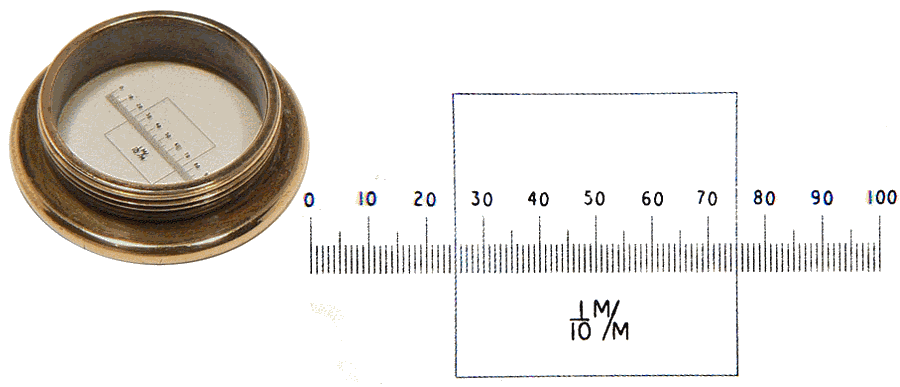

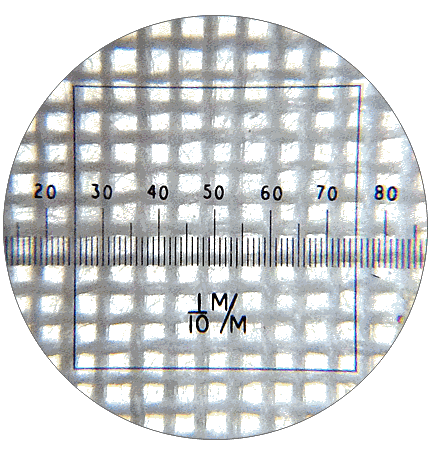

On réalise la mise au point en vissant ou en dévissant l'œilleton portant la lentille. A l'opposé, une échelle de 1 cm graduée en 1/10 mm et un carré de 5 mm de côté sont gravés sur une plaque de verre .  Ce dispositif micrométrique permet de mesurer la longueur d'un objet sur lequel est posé l'instrument ou même d'utiliser ce dernier comme un compte-fils.

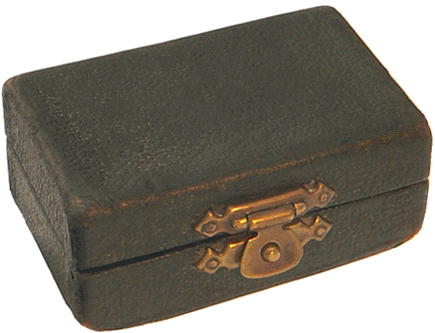

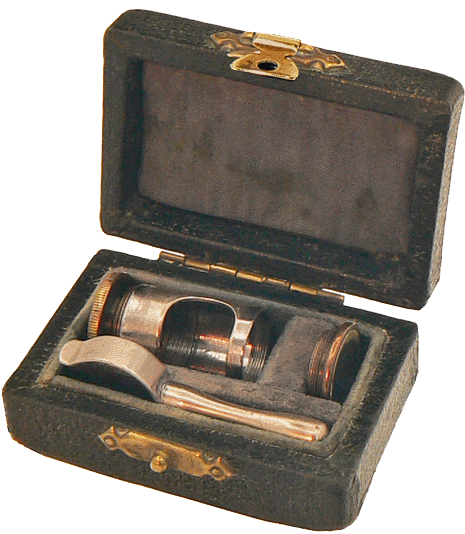

Le petit écrin, dans lequel chaque élément a sa place, mesure 6,5 x 4,3 x 2,8 cm.
