Pyromètre à cadran |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Egalement appelé pyromètre à levier ou plus simplement dilatomètre, cet appareil est utilisé pour amplifier et rendre visible le phénomène de dilatation linéaire des métaux. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

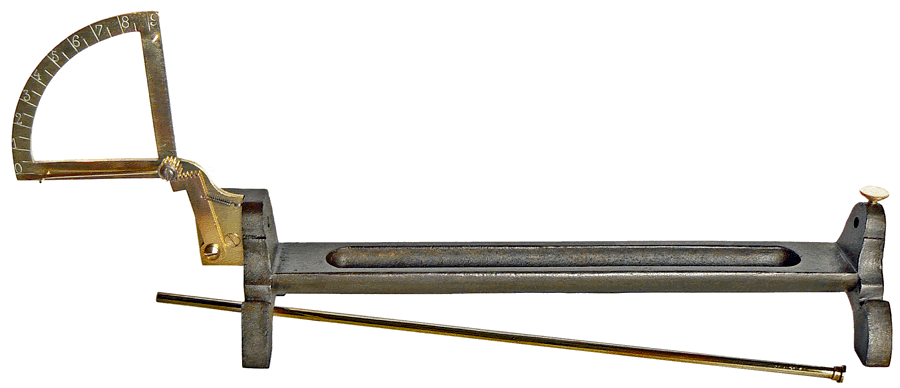

Pyromètre à cadran, laiton et fonte - longeur 45 cm - tige en cuivre de 35 cm de longueur et 5 mm de diamètre. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

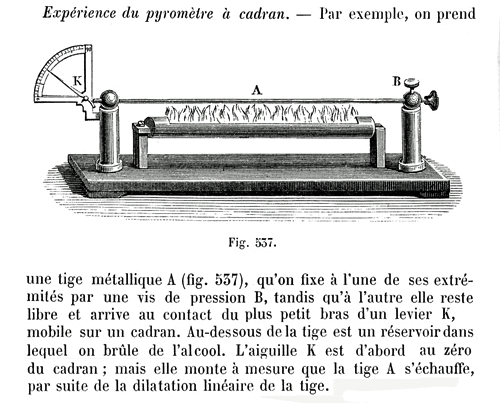

TRAITÉ ÉLÉMENTAIRE DE PHYSIQUE par A. GANOT |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

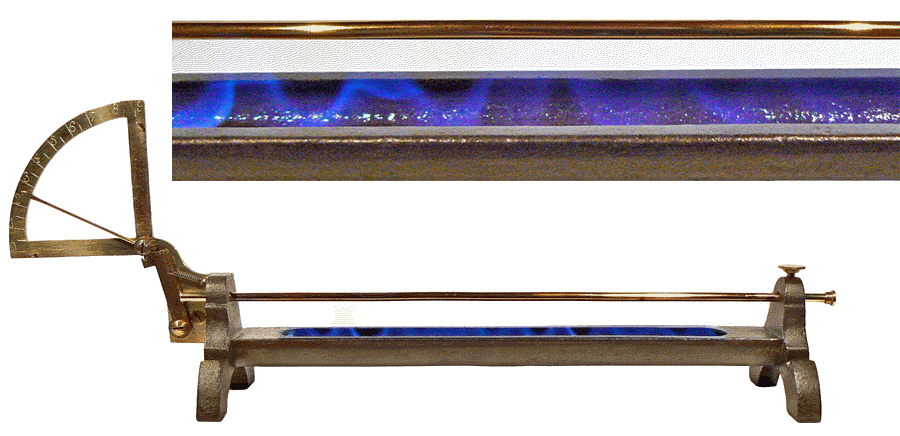

La tige en cuivre est en place et l'auge en fonte contient l'alcool qu'il suffit d'enflammer... |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

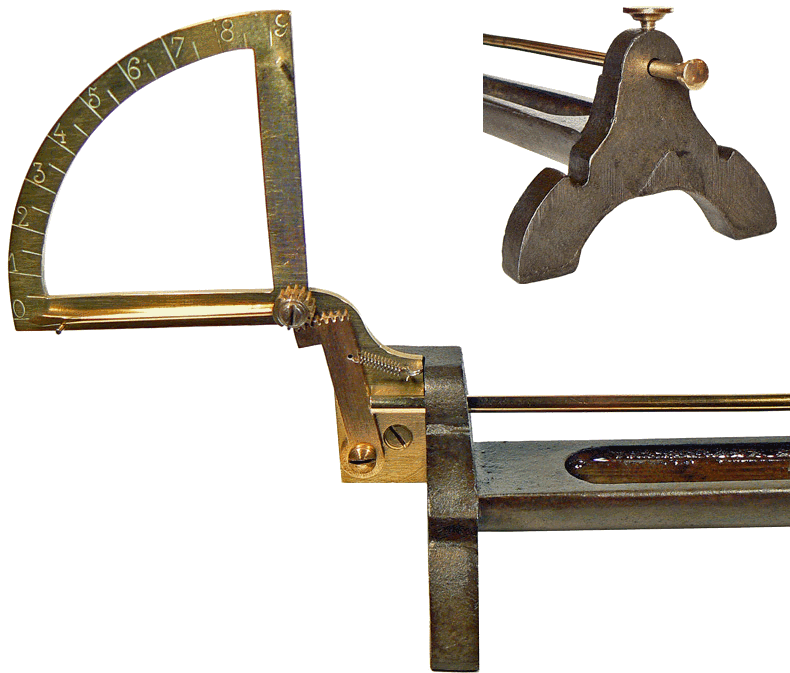

En se dialatant, la tige en cuivre pousse le levier cranté et provoque la rotation de la roue dentée entraînant l'aiguille. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

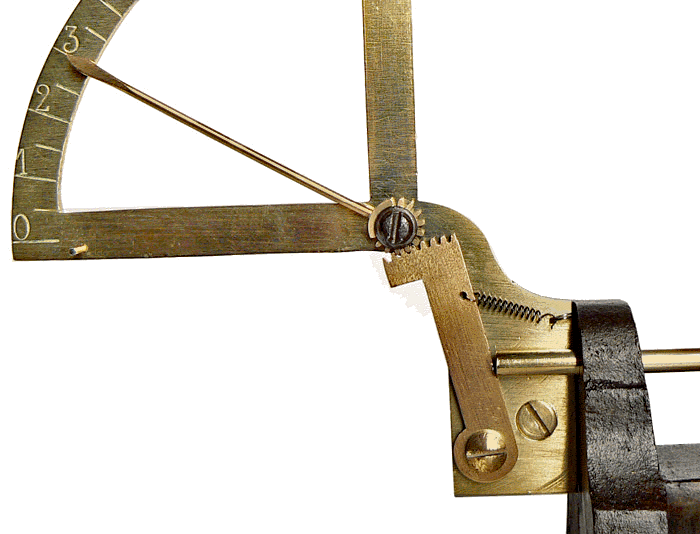

En moins d'une minute, l'extrémité de l'aiguille se déplace jusqu'au repère 3 de la graduation. Généralement, l'appareil est proposé avec plusieurs tiges de même diamètre mais de natures différentes : cuivre, acier et aluminium. On peut, alors, renouveler l'expérience avec les différents métaux afin de comparer les résultats obtenus. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Travaux manuels | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

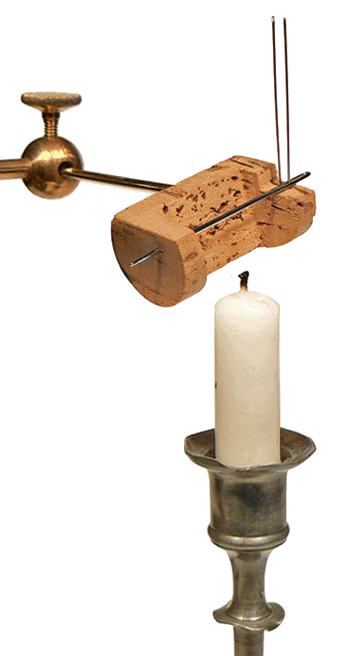

Dans son manuel "Sciences physiques et naturelles appliquées à l'agriculture", l'auteur propose, aux élèves de première et de deuxième année et pour les jours d'hiver, la construction d'un pyromètre simplifié : |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

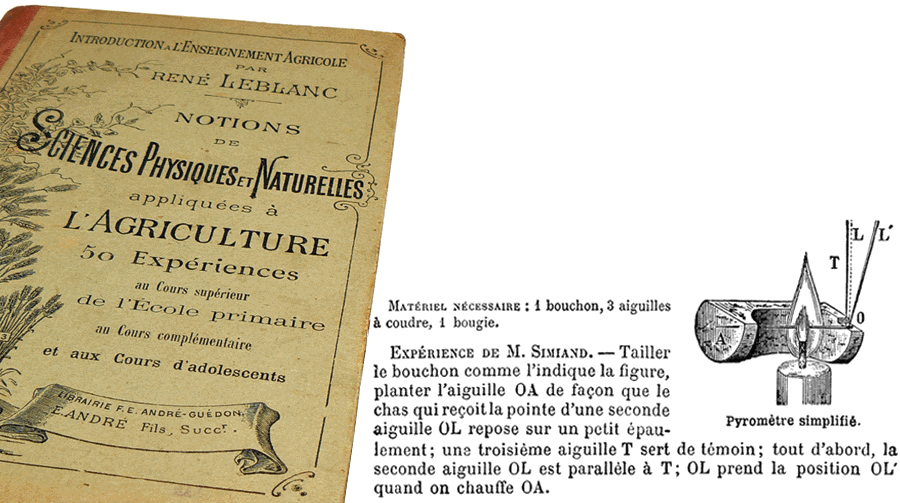

NOTIONS DE SCIENCES PHYSIQUES ET NATURELLES appliquées à L'AGRICULTURE - René LEBLANC - Paris - 1900 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

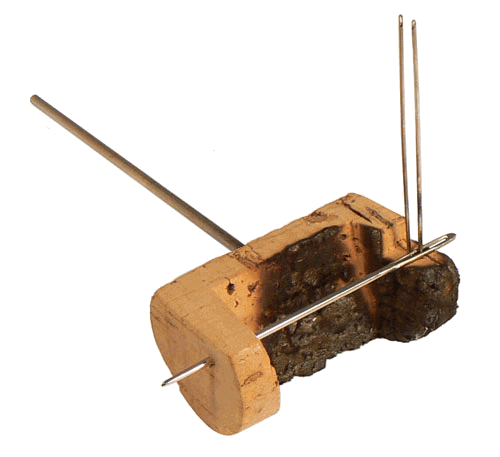

L'idée est intéressante, la réalisation du pyromètre est relativement aisée et le montage n'est pas laid. Mais la flamme est si proche du liège que tout est à recommencer, ou à oublier ... |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
