Appareil de projection
Pathé-Baby

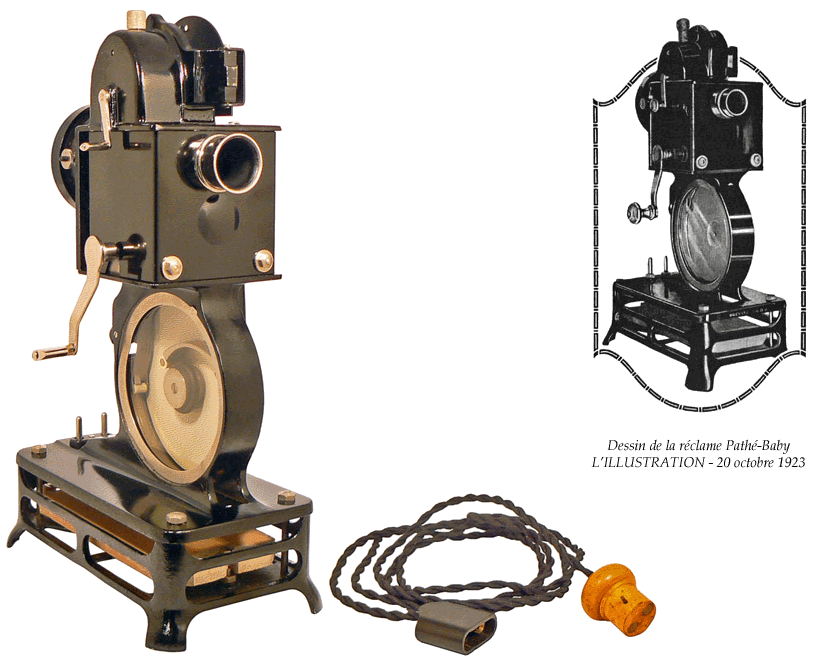

Pathé-Baby n° 11 63 29 avec son cordon d'alimentation 110 V, d'origine, à "bouchon prise" ou "prise voleuse" en buis  - Hauteur 33 cm - Vers 1925

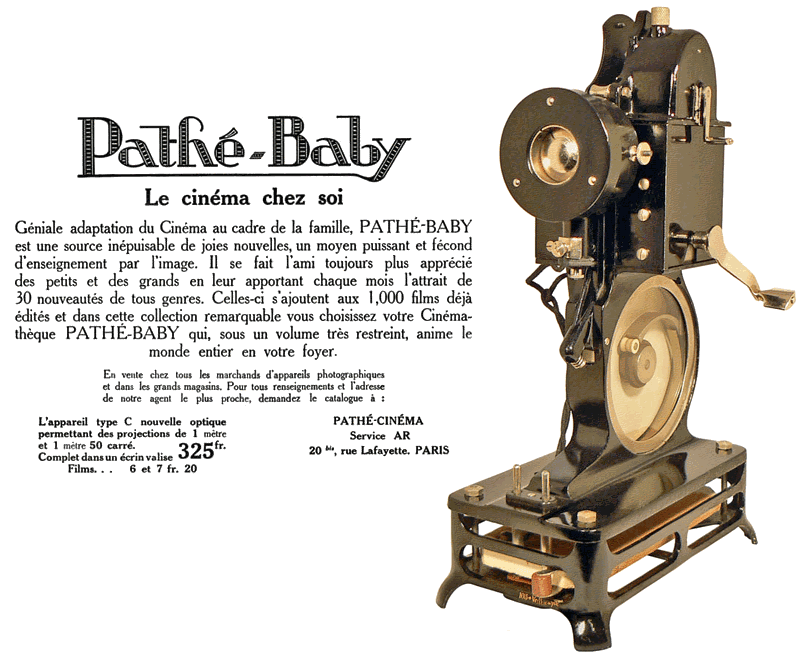

En regard de la photographie, la "réclame" du journal L'ILLUSTRATION du 20 octobre 1923. Notre projecteur est vu, ici, de l'arrière c'est-à-dire du côté lanterne. On remarque le dos du réflecteur positionné juste derrière la lampe et, dessous, le magasin vitré récepteur du film.

L'ILLUSTRATION du 20 octobre 1923 - Pathé-Baby - Le cinéma chez soi

Document Le Compendium

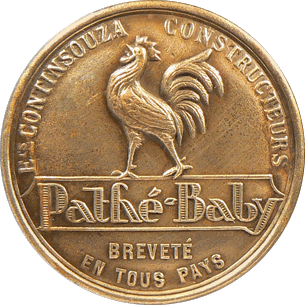

Sur la boîte à lumière du projecteur, la marque du constructeur, les ETABLISSEMENTS CONTINSOUZA à Paris.

Plusieurs modèles du projecteur seront proposés jusqu'au début des années 1930.

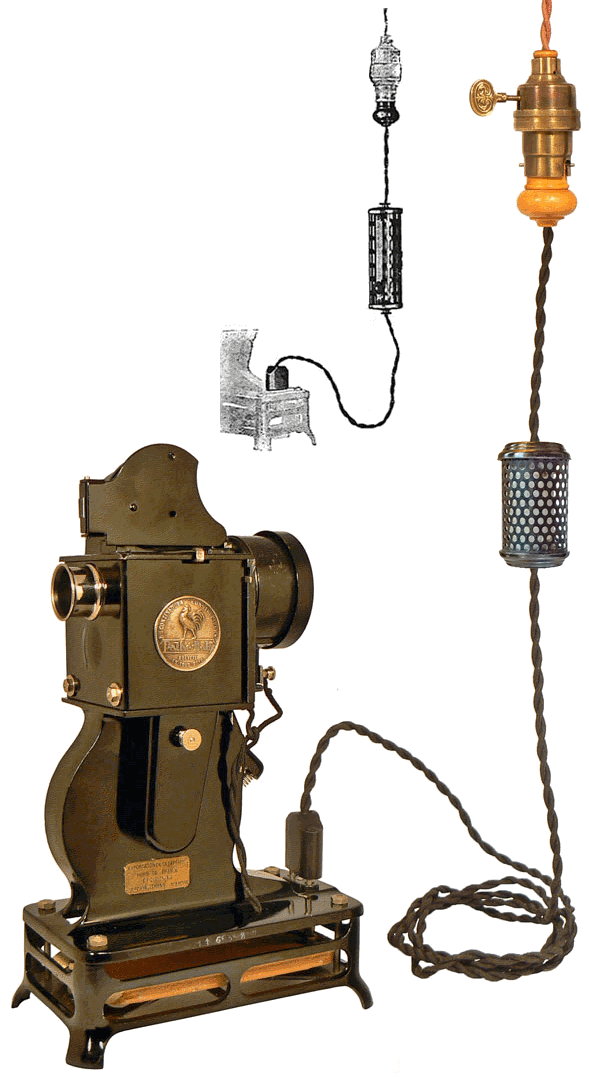

L'alimentation en électricité est assurée par l'installation domestique dont la tension est généralement voisine de 110 V. Le "bouchon prise" ou la "prise voleuse" permet de relier l'appareil aux douilles à baïonnettes prévues pour les ampoules à incandescence mais plus fréquentes que les prises murales. Si l'on dispose d'une tension trop élevée, une résistance additionnelle doit être interposée comme le montre le dessin du "Catalogue général des appareils et accessoires" de 1925.

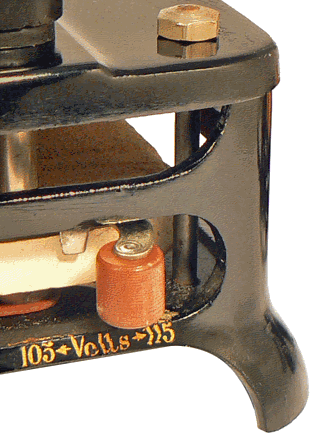

Le socle renferme une résistance potentiométrique bobinée sur une plaque isolante en céramique. Une manette permet, en choisissant la tension d'entrée comprise entre 105 et 115 V, de l'abaisser à la valeur requise pour la lampe, soit 12 V. La chaleur dissipée par effet Joule au sein de  cette résistance est assez élevée et le constructeur propose un tapis en caoutchouc pour protéger le meuble sur lequel on pose l'appareil ...

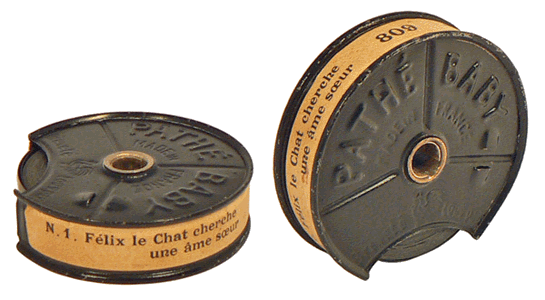

Félix le Chat cherche une âme soeur - Film en 2 bobines de 9 m chacune

Le projecteur reçoit des films 9,5 mm en cartouche métallique de 5 cm de diamètre. La longueur de la bande est de l'ordre de 9 m ce qui correspond à une durée de projection un peu supérieure à la minute sur un écran dépassant guère 60 cm de côté ... Il s'agit le plus souvent de courts dessins animés en une ou deux bobines comme notre Félix le Chat ainsi que des versions raccourcies de Charlot ou de Max Linders. Le catalogue de 1925 contient un millier de films, dont certains sont colorisés et parmi lesquels on trouve, outre les classiques précédents, des films religieux, des films scientifiques ou d'histoire, des comédies ou encore des films sportifs, etc. En version courte, un film comme "Les Misérables" comprend 60 cartouches, chacune devant être rembobinée dans l'appareil avant de céder la place à la suivante ... Il est également possible de recevoir, par abonnement et tous les quinze jours, les actualités mondiales filmées Pathé-Magazine puis Pathé-Gazette.

Par la suite, le Pathé-Baby pourra projeter des films en cartouche de 7 cm de diamètre puis les bobines classiques de 150 m. L'entrainement du film sera assuré par un moteur électrique et un objectif additionnel permettra d'obtenir de plus grandes images.

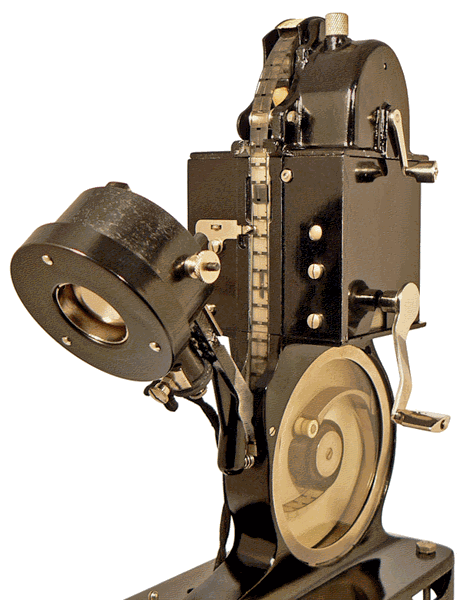

La lanterne est basculée vers l'arrière pour positionner le film et faire descendre la bande amorce dans le magasin inférieur vitré. Ensuite, il suffit de suivre les consignes du Manuel d'Emploi et d'Entretien : "Replacer la lanterne, en la poussant doucement vers l'appareil contre lequel elle viendra s'accrocher automatiquement et en ayant soin de ne pas déplacer le film. L'appareil est alors prêt pour la projection, l'obscurité peut être faite dans la salle et le courant électrique établi sur l'appareil".

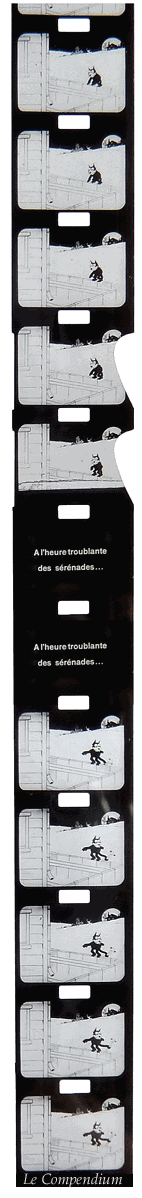

Pour éviter une consommation inutile de bande lors de l'apparition des textes explicatifs, des crans découpés sur le bord du film permettent le déplacement latéral d'un petit ergot qui provoque l'arrêt du défilement tout en initialisant un mécanisme interne au projecteur. L'image du texte demeure fixe dans la fenêtre de projection et il est nécessaire d'opérer sept tours de manivelle pour que le défilement reprenne automatiquement. Dans notre exemple (photo de gauche), le sous-titre "A l'heure troublante des sérénades ..." est figé deux fois de suite ce qui laisse, près de dix secondes, le temps nécessaire pour que la phrase soit lue, même par les plus jeunes  ...

Un claquement assez désagréable accompagne la reprise du défilement. Il devient presque acceptable lorsque l'on a observé et compris ce qui se passe dans le corps du projecteur ...

Félix le Chat cherche l'âme soeur : la sérénade - Document Le Compendium

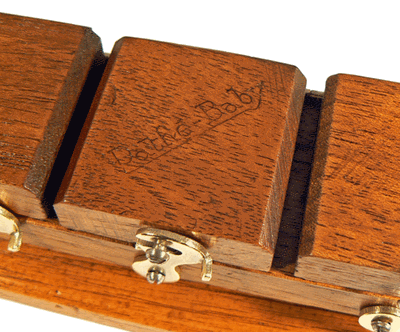

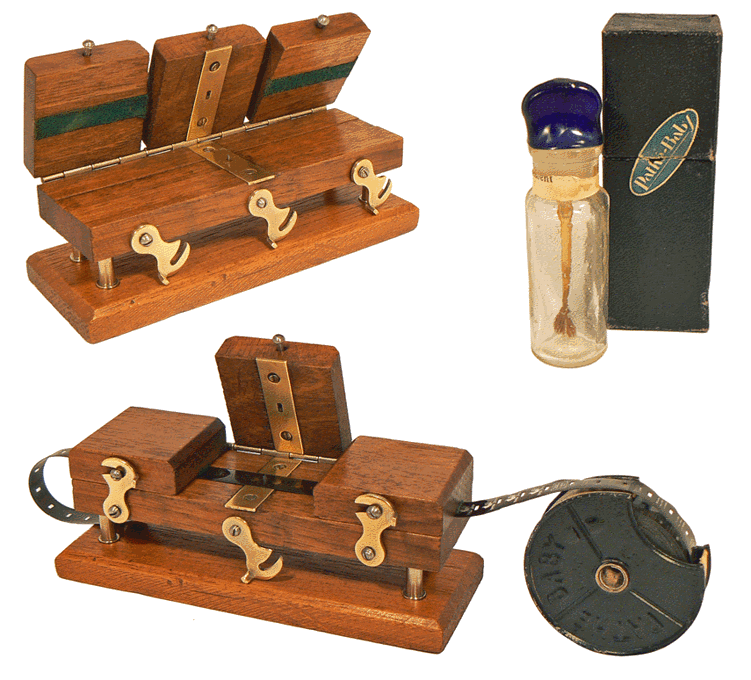

Quelquefois, le film se coupait. Pour les réparations, mais aussi pour les montages, on utilisait un accessoire indispensable : la presse à coller ou colleuse, en bois, Pathé-Baby...

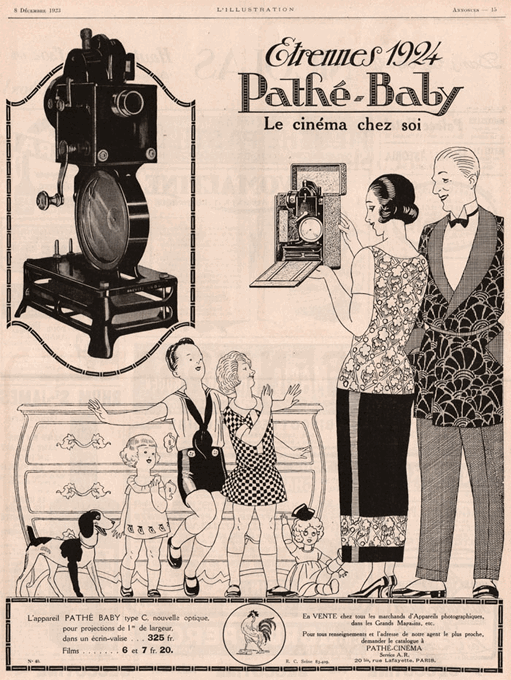

Document Le Compendium - dimensions initiales 30 x 40 cm (pleine page de L'ILLUSTRATION)

L'ILLUSTRATION du 8 décembre 1923. Au dos de l'annonce PATHÉ-BABY, des réclames pour OVOMALTINE, l'aliment naturel tonique, pour le RHUM St-JAMES dans du thé, dans du lait, en grog ou en punch, pour la SECCOTINE, colle qui répare tout, pour les CHAUSSETTES "sans trous" INTERWOVEN, pour la poudre et les cigarettes ESCOUFLAIRE contre l'asthme ou encore pour le LAIT ANTÉPHÉLIQUE assurant la pureté du teint ...
