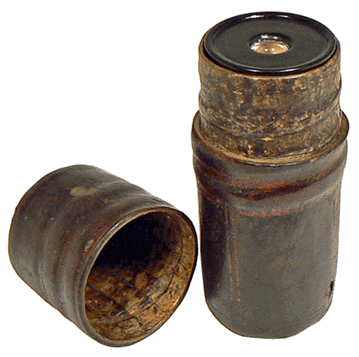

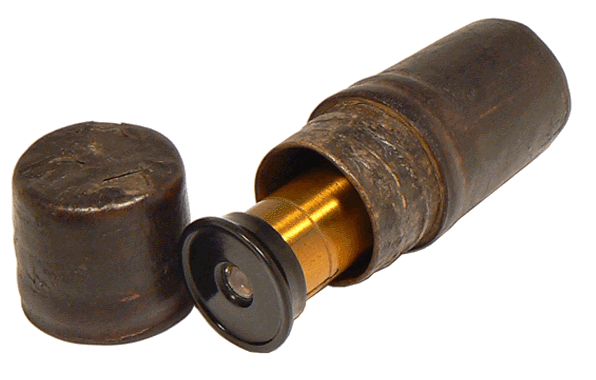

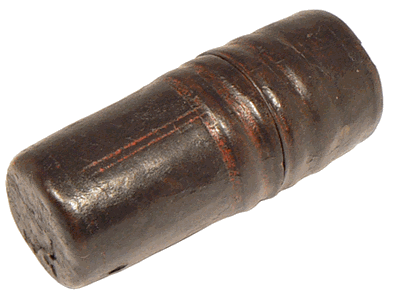

L'étui en cuir renferme le petit instrument d'origine allemande, de 6,5 cm de longueur et 3 cm de diamètre, ainsi que sa notice d'utilisation. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

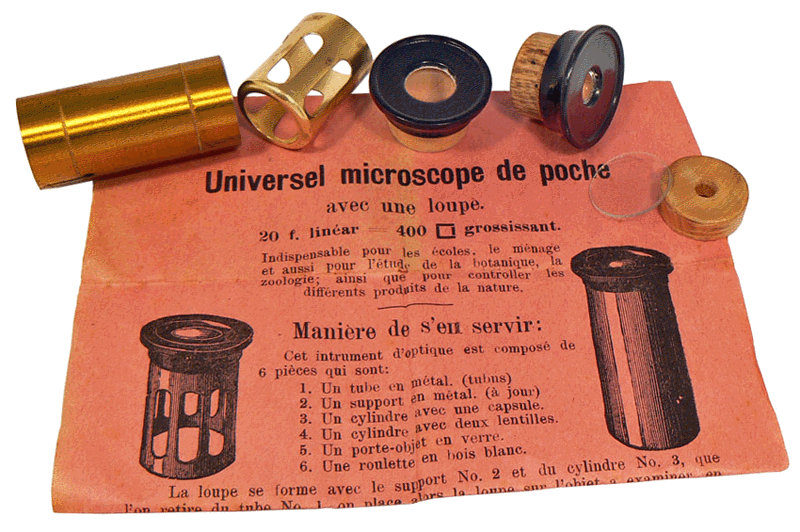

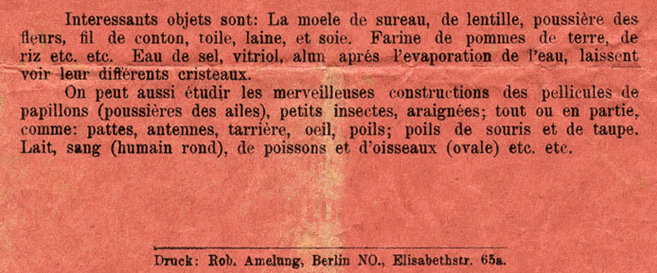

On reconnaît, posés sur la notice traduite en français quelquefois approximatif, les éléments constituant l'instrument et énumérés sous le titre "Manière de s'en servir". En particulier deux
œilletons (les "cylindres") en
bois qui portent les optiques. Dans l'un
d'eux est inserré un système de deux lentilles plan-convexes dont les faces convexes sont en regard l'une de l'autre. C'est cet œilleton qui entre dans la composition du microscope grossissant une vingtaine de fois. Dans l'autre est sertie une lentille biconvexe pour une utilisation en loupe simple. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
L'utilisation en loupe
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

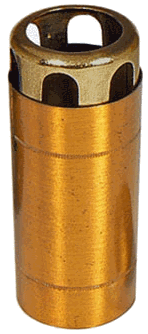

Pour une utilisation plus commode, l'œilleton portant la lentille biconvexe est positionné dans le cylindre ajouré, permettant l'éclairement de l'objet examiné sur lequel on le pose... |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
La formation et l'utilisation du microscope
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

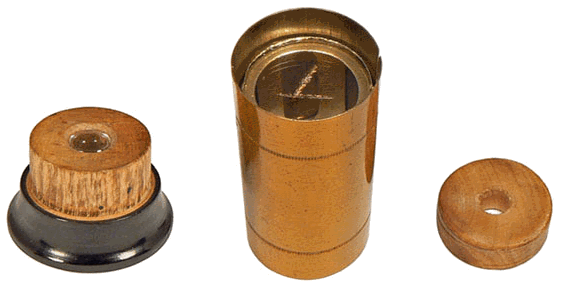

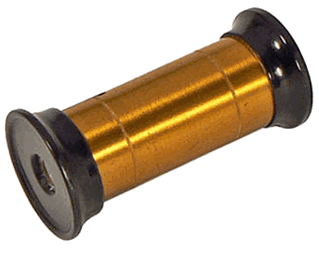

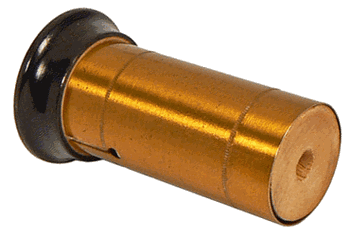

Pour former le microscope, on introduit le cylindre ajouré dans le tube principal. Lorsque le cylindre est en partie enfoncé dans le tube, sa collerette supérieure sert de support au disque de verre porte-objet. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Sur le disque porte-objet est déposé l'objet à examiner : Il s'agit, ici, de fragments de barbe de plume de paon. Il suffit maintenant de mettre en place l'œilleton portant le doublet contre la préparation formée. La surface plane de l'optique étant en léger retrait par rapport à la face de contact de l'œilleton, elle ne touche pas l'objet examiné. A l'opposé de l'œilleton, le disque percé
joue le rôle de diaphragme
et, pour l'observation, il est nécessaire de le diriger vers une source de lumière ...
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
