Microscope "à inclinaisons, moyen modèle"
 Dr Arthur Chevalier

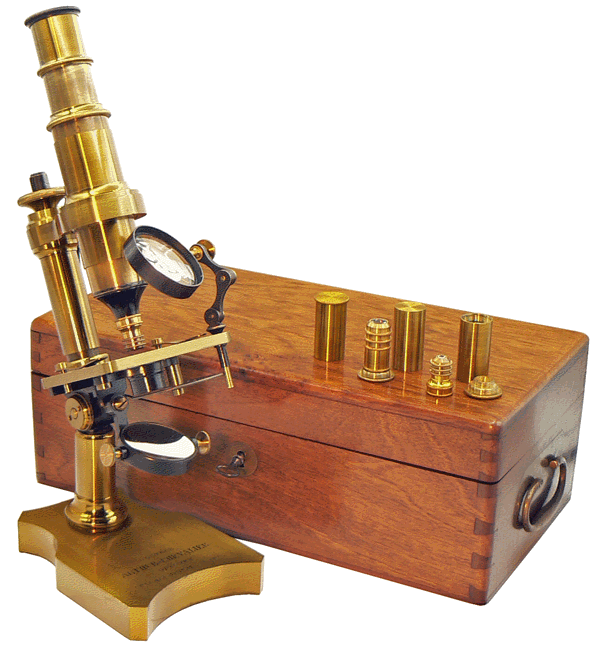

Microscope moyen modèle, accompagné de ses objectifs - hauteur minimum 28 cm - 1873 - Tous les élément sont marqués du chiffre 3

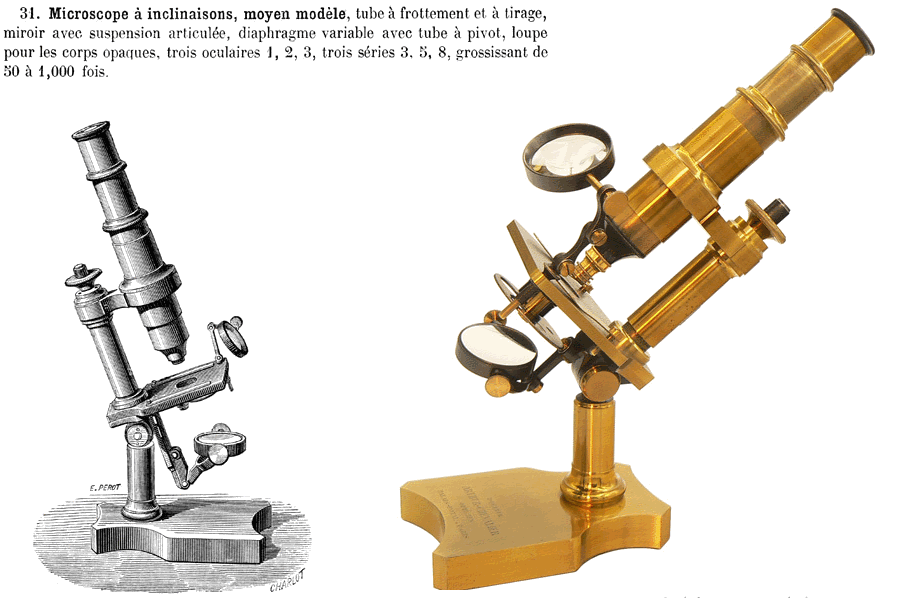

Près du dessin du catalogue du Dr Arthur Chevalier de 1872, la légende précise que "le modèle est très apprécié des gens du monde et des savants, car l'inclinaison permet de continuer les observations sans causer de fatigue". Dans son coffret en noyer, il est alors vendu 215 Francs.

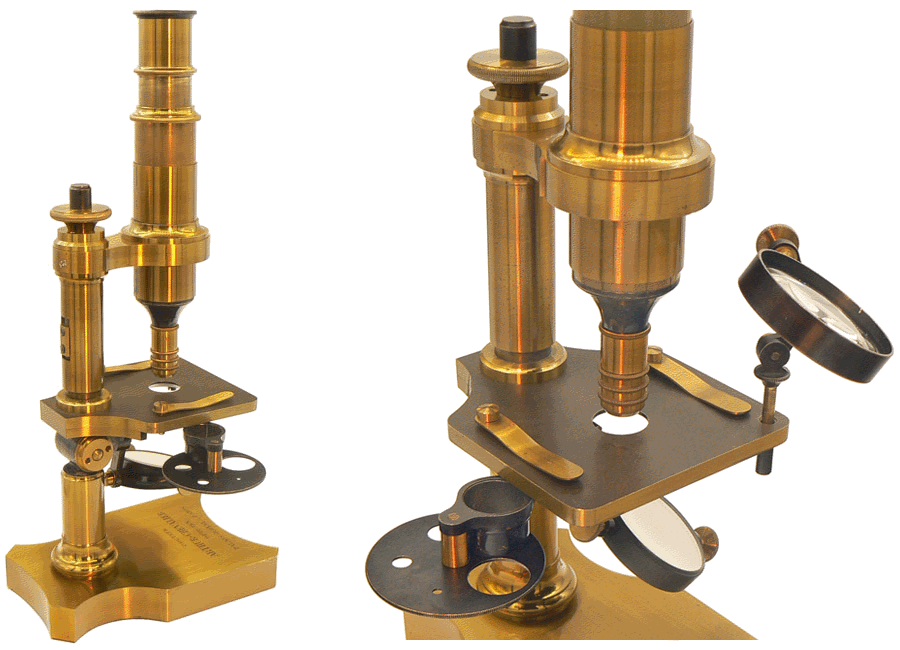

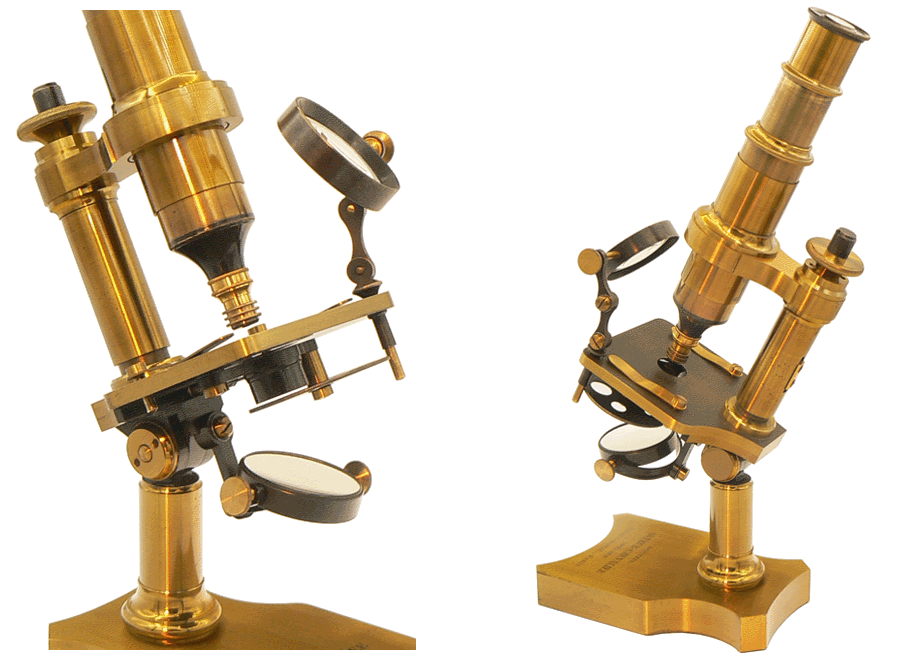

Le réglage grossier est réalisé par le coulant et le réglage fin par vis micrométrique. Le miroir concave, à articulation et rotation, permet l'éclairage oblique.

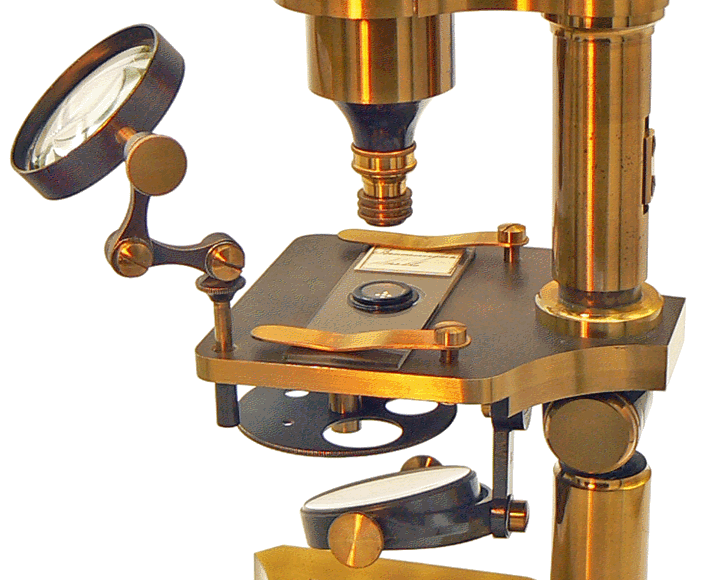

L'éclairage incident des objets opaques est assuré par une loupe articulée amovible.

Sous la platine, le tube pivot portant le disque diaphragme permet d'écarter le diaphragme et éventuellement de placer une pièce optique, un condenseur par exemple.

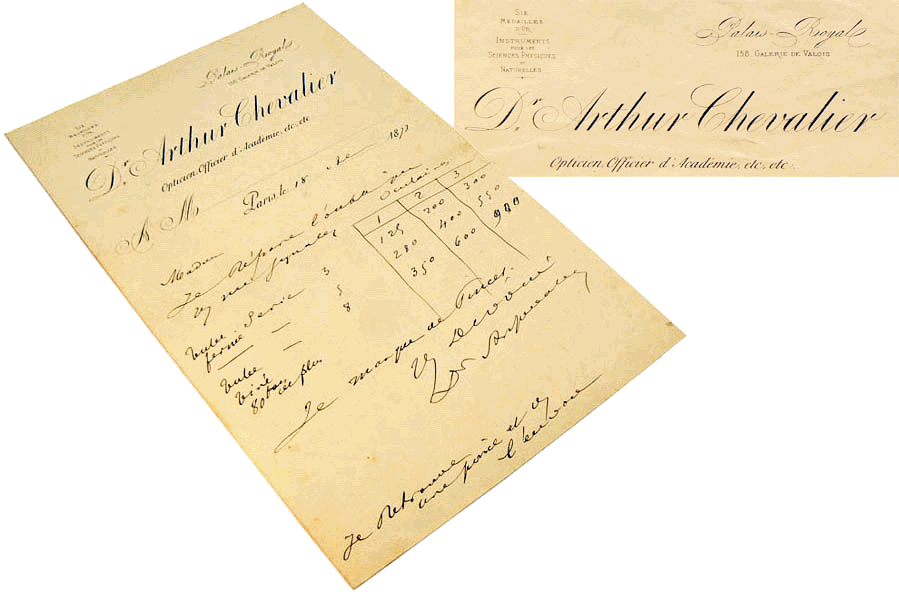

L'instrument est accompagné du catalogue des microscopes de 1872 et d'une lettre manuscrite à en-tête de la maison du Docteur Arthur CHEVALIER, datée du 18 xx 1873 :
Madame, Je répare l'oubli que vous me signalez (vient, ensuite, le tableau des grossissements obtenus).
Je manque de pinces
(mots suivis d'une formule de politesse et d'une signature, qui pourraient être d'Arthur Chevalier).
Je retrouve une pince et vous l'envoie.

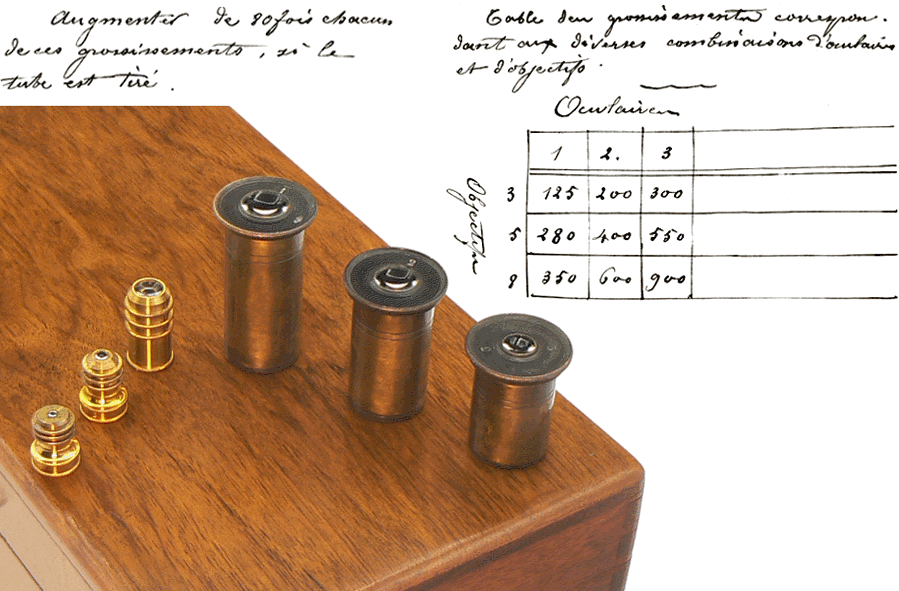

Le verso de la feuille reprend, plus lisiblement, les caractéristiques optiques :

Les combinaisons entre les objectifs 3, 5, 8 et les oculaires 1, 2 et 3 permettent des grossissements de 125 à 900 fois. Le tirage du tube optique les augmente de 80 fois. Les objectifs scindables donnent la possibilté de réduire le grossissement minimum à 50 fois ce qui est intéressant lorsque, par exemple, on veut observer des petits insectes dans leur totalité.

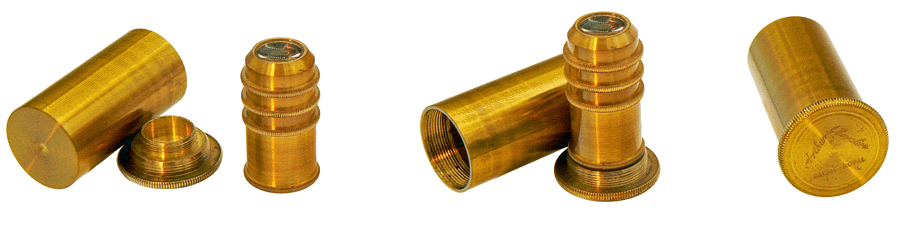

Chaque objectif ou "série" peut être rangé dans un étui protecteur après avoir été vissé sur le couvercle de celui-ci.

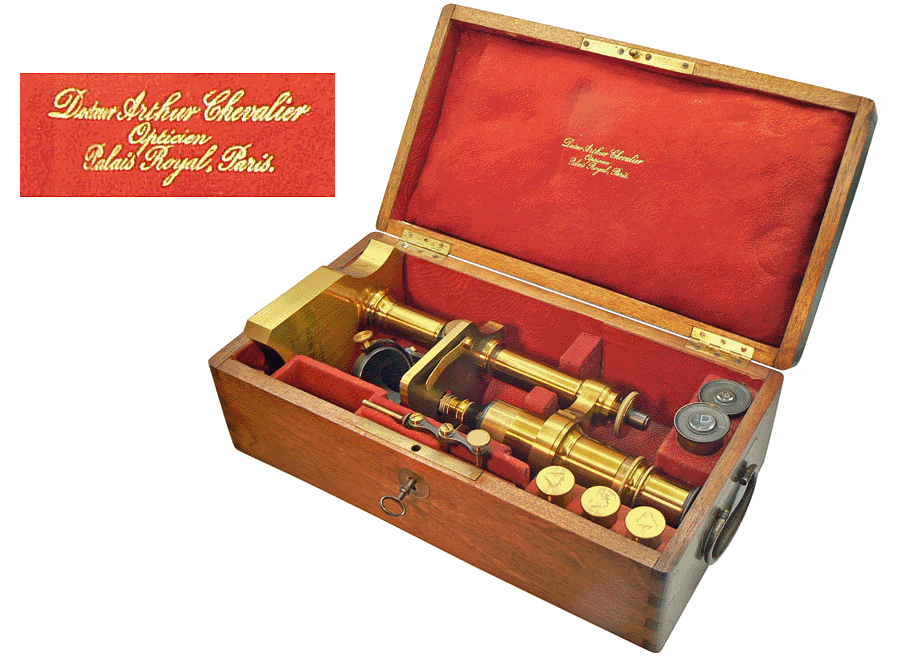

Dimensions du coffret en noyer : 31 x 16,5 x11,5 cm
