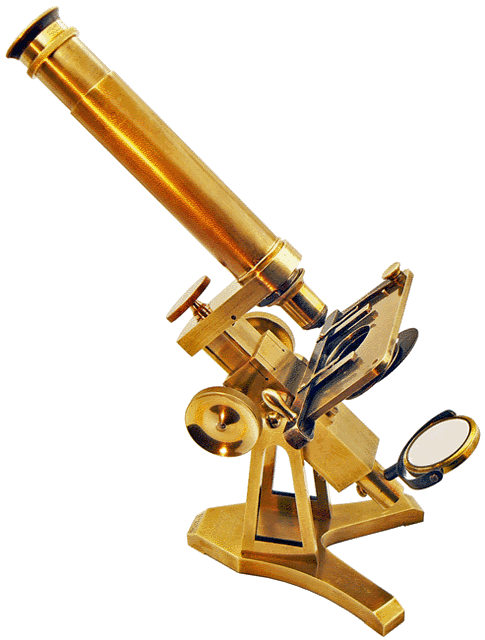

Microscope d'étudiant Pillischer
"Pillischer's £5 Prize Medal Microscope"

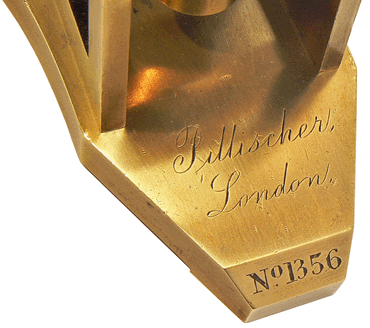

Pillischer
London

N° 1356

Hauteur minimum, 29 cm - Vers 1880

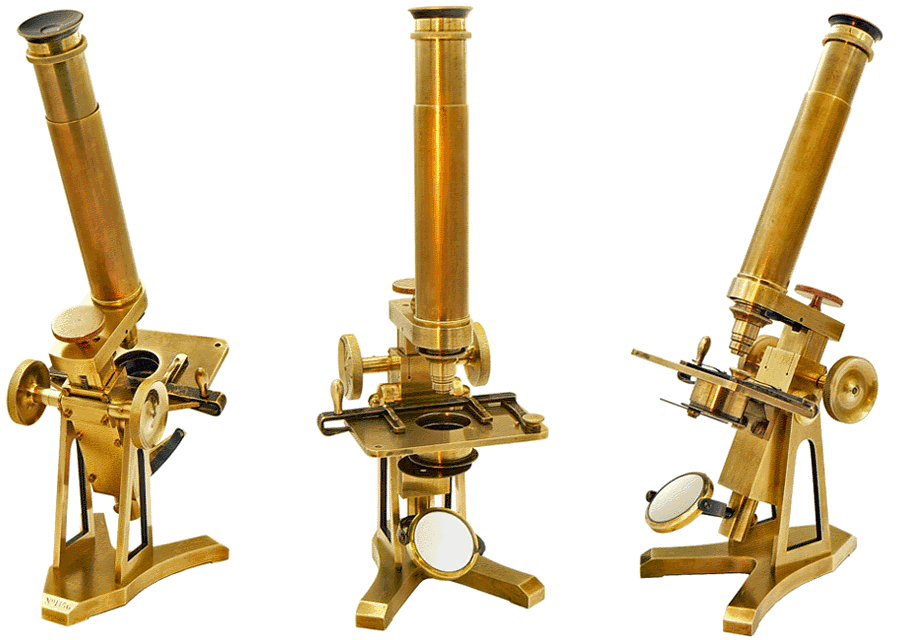

L'instrument a été présenté, en 1862, à l'exposition universelle de Londres où il a été primé dans la catégorie Industrial Départment : Philosophical Instruments, and Processes depending upon their use. Dans son catalogue de 1873, Moritz Pillischer rappelle qu'il a été "le seul microscope spécialement récompensé pour la nouveauté de la construction, l'excellence de l'exécution et le prix abordable". Il est, depuis, connu sous le nom de "£5 Prize Medal Microscope".

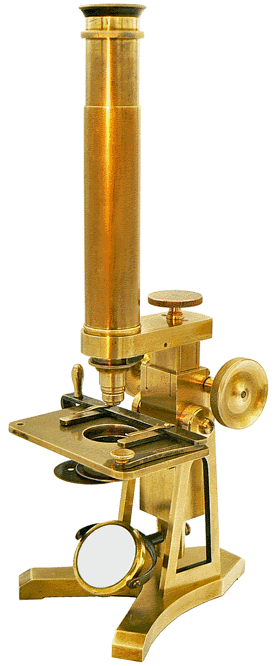

L'éclairage est assuré par un miroir double, plan et concave, et un diaphragme à disque. Le microscope est prévu pour recevoir les accessoires utiles aux microscopistes : condenseur, dispositif de polarisation à prismes de Nicol, live box, pince articulée...

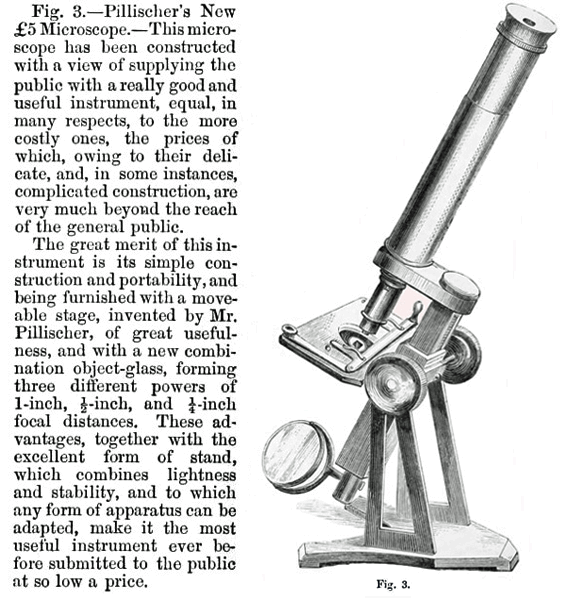

THE INTERNATIONAL EXHIBITION of 1862
THE ILLUSTRATED CATALOGUE OF THE INDUSTRIAL DEPARTMENT
 (Document INTERNET ARCHIVE)

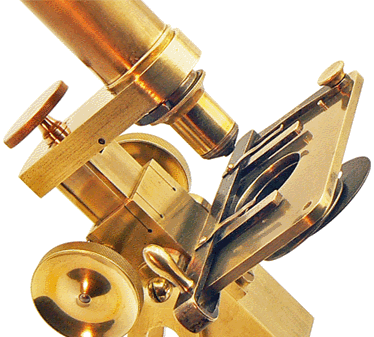

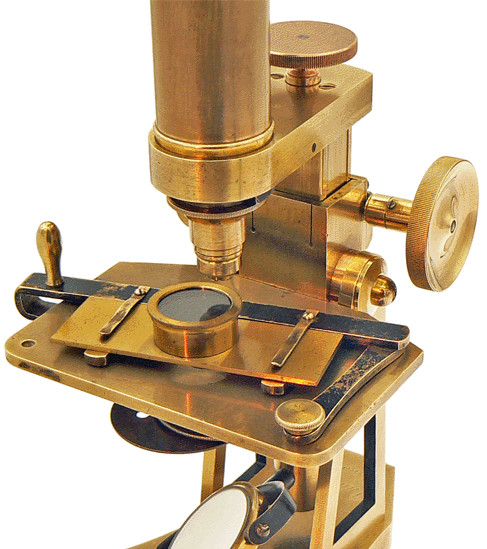

La surplatine à double articulation conçue par Pillischer est une des caractéristiques du modèle. Elle facilite les déplacements d'une lame ou de la live box, comme ici, pour permettre l'observation sur toute sa surface. Le constructeur la recommande pour étudier les diatomées.

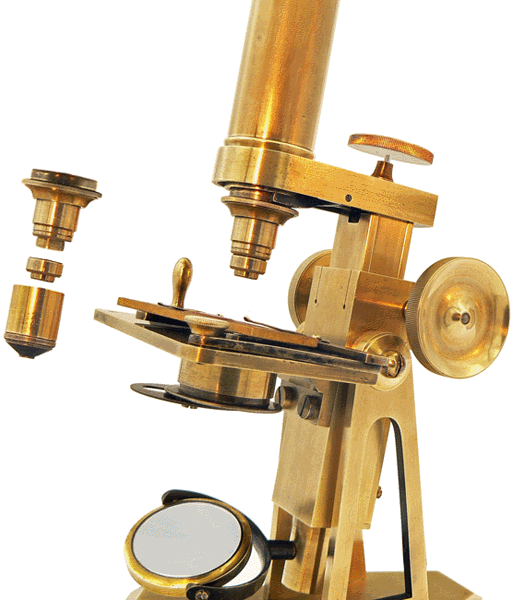

L'objectif, tel qu'il est présenté à droite, est scindable et permet deux grossissements. Une bonnette optique peut le recouvrir par coulissement afin d'offrir un grossissement supplémentaire : c'est le cas sur l'image ci-dessus.

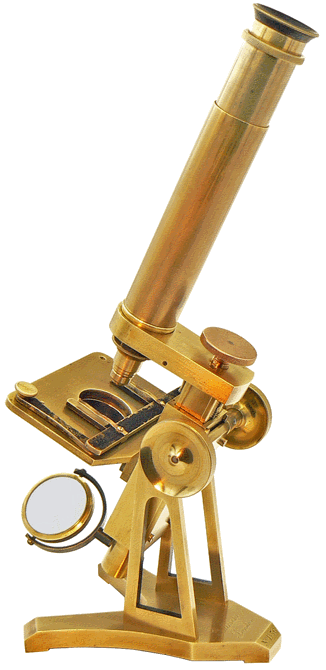

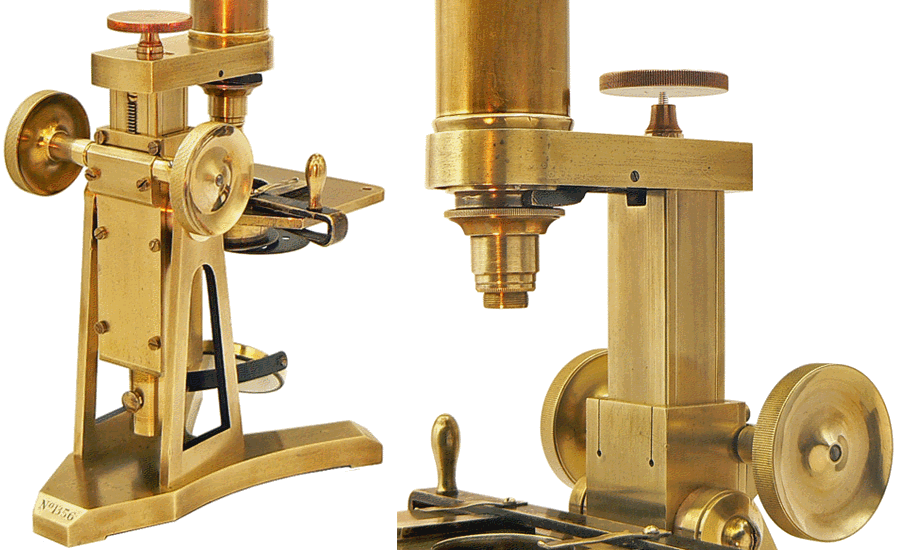

Le réglage primaire est réalisé par un jeu de pignon et crémaillère. Le réglage fin est particulier. Dans la partie horizontale de la potence portant le tube optique est positionné un levier inter-appui dont on peut voir la tête d'une des deux petites vis pointeau qui matérialisent l'axe. L'un des bras de levier se termine par une fourche dont les deux doigts pincent l'objectif. Le bouton moleté situé au sommet de la colonne est solidaire d'une vis dont l'extrémité appuie sur l'autre bras de levier. Ainsi, la manœuvre du bouton provoque le déplacement vertical de l'objectif et modifie la distance qui le sépare de la préparation...

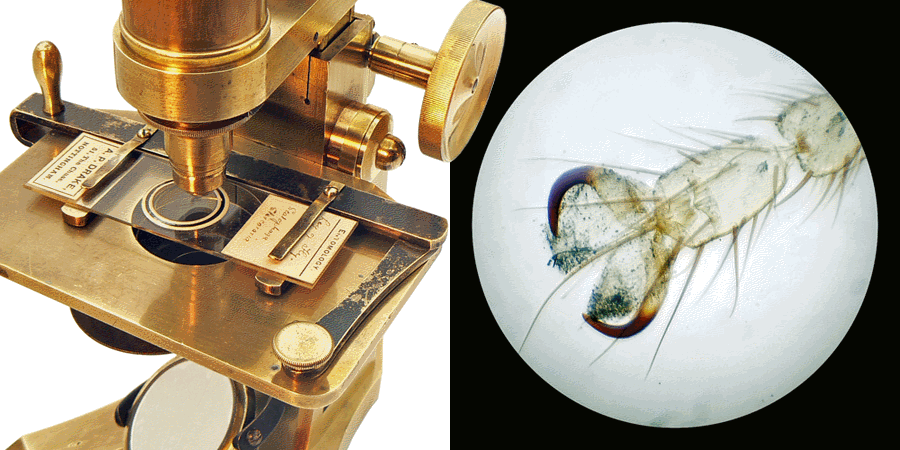

Une lame d'entomologie "Leg of Fly Scatophaga Stercoraria" (il existe un autre nom...) préparée par Arthur. P. Drake, au début du XXe siècle. La préparation est observée à travers notre instrument au grossissement intermédiare. Brian Stevenson évoque ce microscopiste ainsi que le constructeur du microscope, Moritz Pillischer, sur son site : Microcopist.net, Historical Makers of Microscopes and Microscope Slides. .
