Kosmos Taschen-Mikroskop
(Microscope de poche Kosmos)

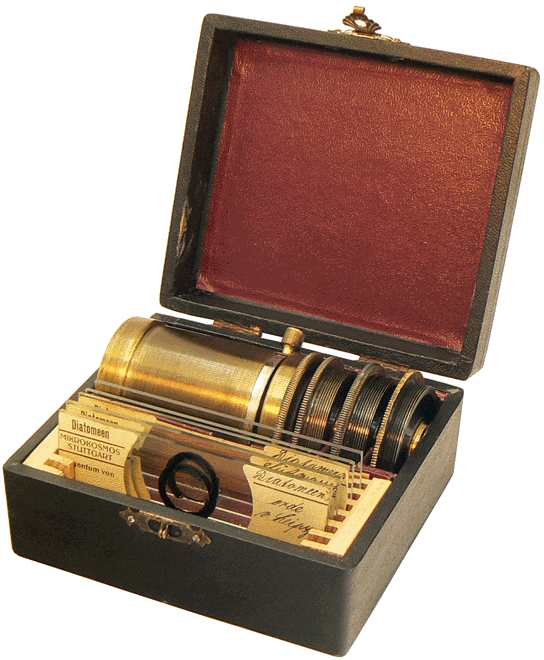

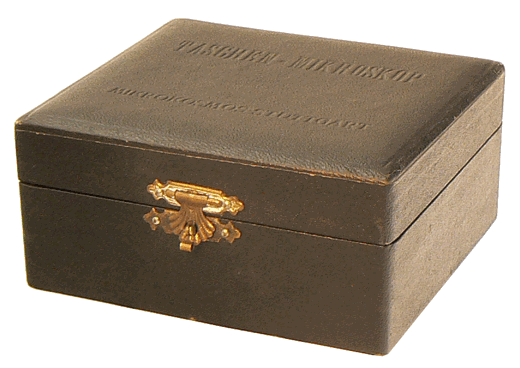

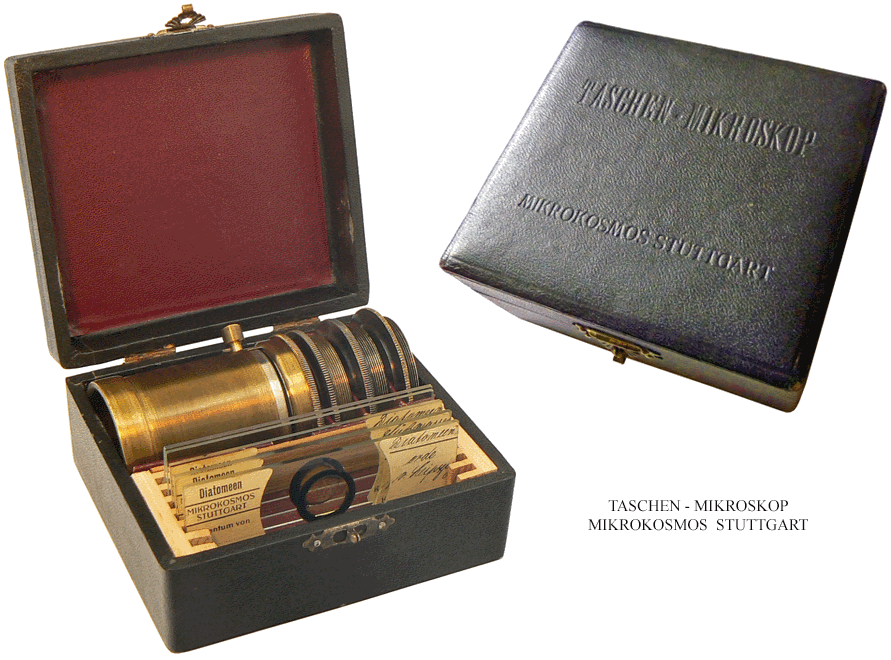

Microscope de poche "Kosmos" dans son coffret de 10 x 9 x 4,5 cm - Stuttgart, vers 1930

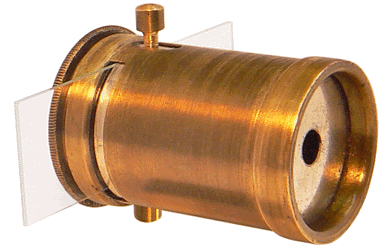

La longueur du corps du microscope, en laiton verni, est de 6 cm pour un diamètre de 4 cm. Il est accompagné de quatre optiques sur œilletons filetés en laiton bruni, donnant des grossissements linéaires de 60, 100, 150 et 200 fois. Il accepte les lames de 76 x 26 mm et est proposé tel un instrument "pour étudiant, le moins cher et le plus approprié"...

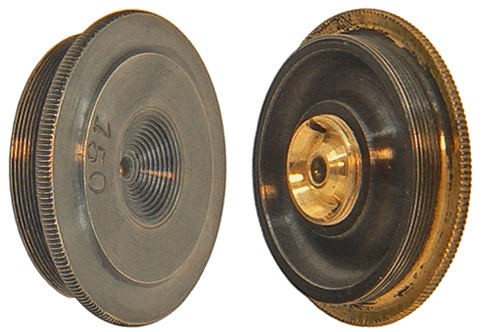

Ces deux images représentent les faces d'un même œilleton. Une première lentille plan convexe est positionnée dans l'axe de la partie massive de cet œilleton. Une seconde lentille, également plan convexe, est sertie dans l'axe d'une pièce cylindrique vissée dans la partie précédente (cette pièce, en laiton poli, est bien visible sur la photographie de droite). Les deux lentilles sont placées de telle sorte que leurs faces fortement convexes soient en regard l'une de l'autre.

Les grossissements obtenus sont élevés et, pour éviter de trop importantes abberations de sphéricité dues à la forte convexité des lentilles, l'extrémité opposée à l'œilleton est traité en diaphragme privilégiant les rayons voisins de l'axe optique. La préparation en place, l'observateur obtient la netteté de l'image en tournant sur lui-même l'œilleton fileté...

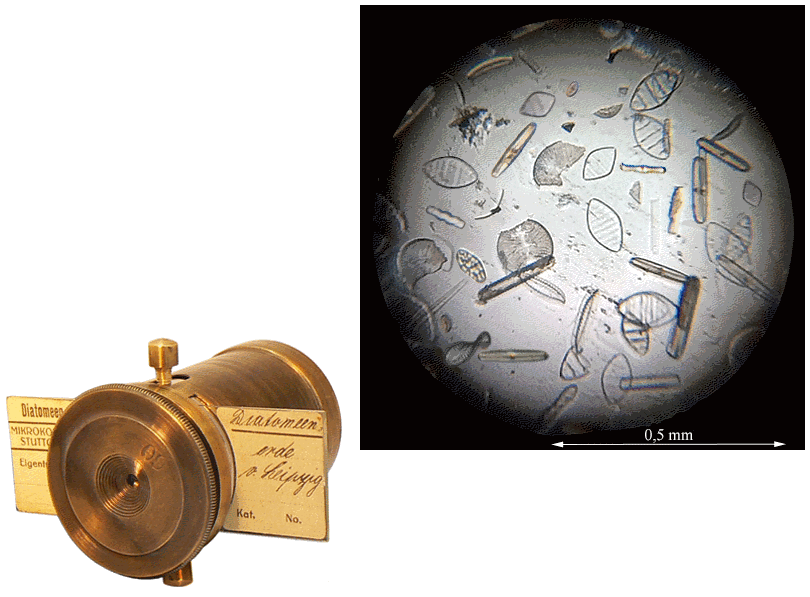

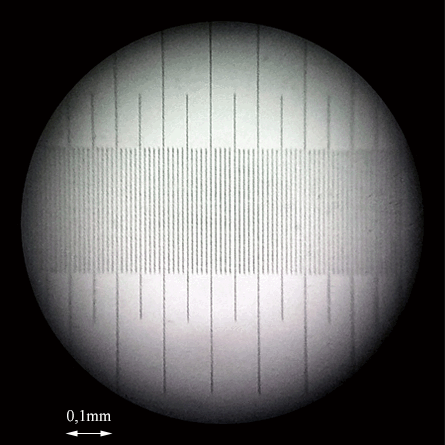

Nous avons testé l'instrument d'abord avec une des lames de diatomées contenues dans le coffret puis en observant, sur une préparation récente, la partie centrale d'une coupe transversale de racine d'Iris, au plus faible grossissement (60). Nous avons ensuite photographié, dans des conditions identiques, et à titre de comparaison, un micromètre objectif au 1/100 mm...

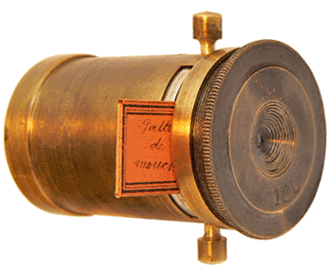

La photo, à gauche, est celle d'une patte de mouche préparée sur une lame de petit format, plus ancienne que notre microscope.

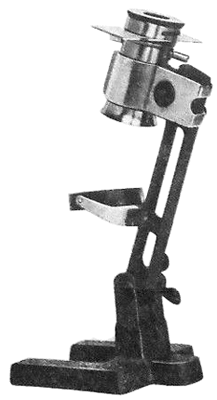

En 1929, le coffret contenant une optique correspondant à un grossissement est vendu 12,50 RM. Chaque optique supplémentaire coûte 6 RM. Le Reichsmark (RM) était l'unité monétaire allemande entre 1925 et 1948. L'image de droite correspond à un support permettant de tranformer le petit instrument en microscope de table...
