Microscope inclinant, monture II
Ernst Leitz

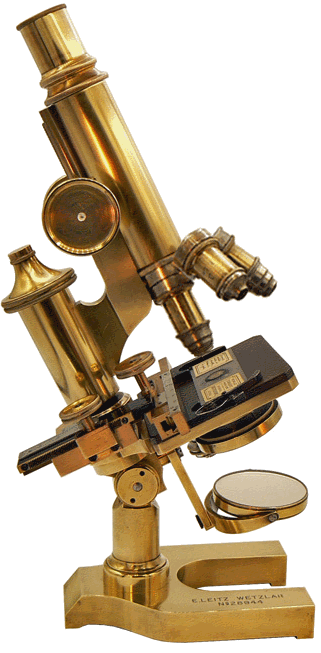

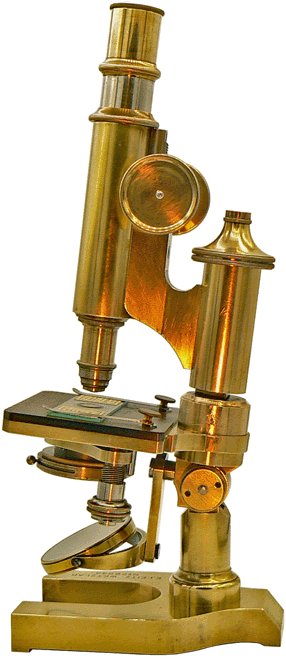

"Microscope moyen inclinant - monture II" E. Leitz Wetzlar - Hauteur minimum 30 cm - 1893

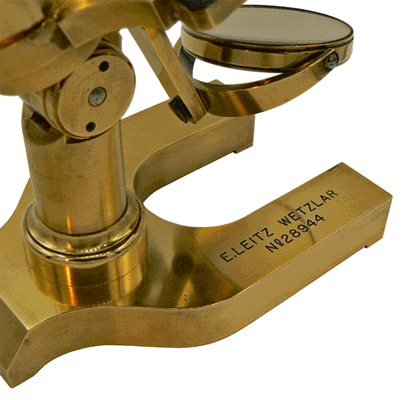

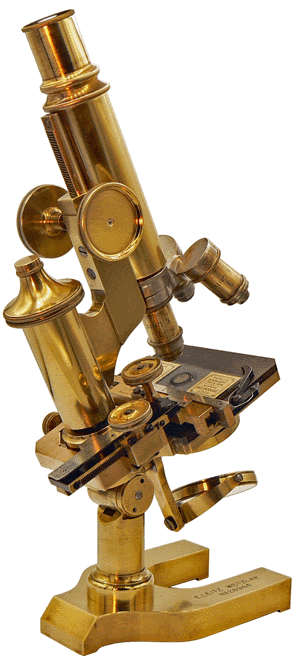

Le n° 28944 gravé sur le pieds du microscope et sur la tranche supérieure de la porte du coffret de rangement indique, si l'on se réfère au document "Ernst Leitz Wetzlar Company Microscope Serial Numbers", qu'il a été fabriqué en 1893.

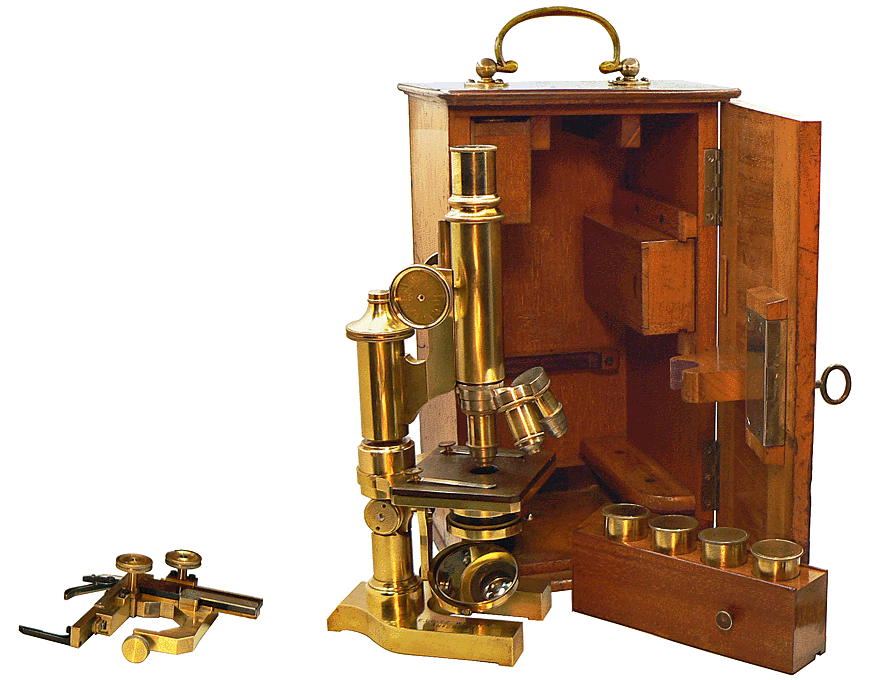

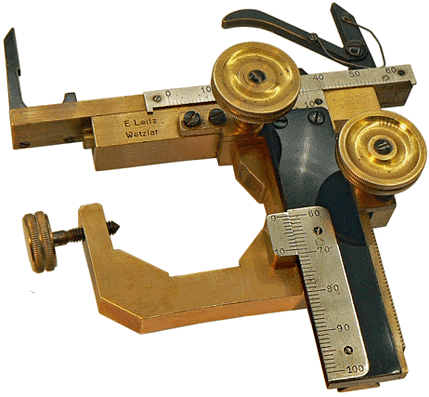

Une platine mobile à mouvements orthogonaux accompagne le microscope. Sa fabrication est plus tardive et on la rencontre dans le catalogue Leitz de 1913. Il s'agit d'un complément acquis au cours du temps...

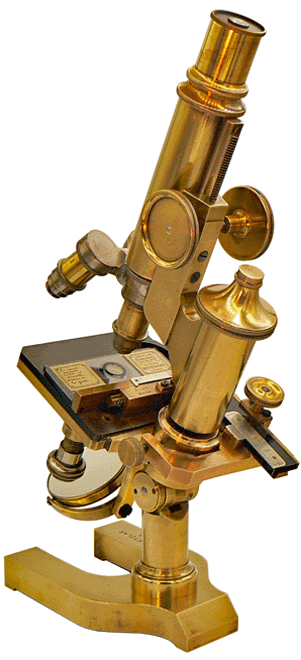

Les deux boutons aux axes de rotation verticaux permettent, l'un, de déplacer la préparation de gauche à droite et l'autre, d'avant en arrière. Chaque bras coulissant est muni d'une réglette graduée en mm se déplaçant devant un vernier au 1/10, fixe. Il est ainsi possible de repérer avec une bonne précision la position d'un point intéressant de la préparation. La vis pointeau à tête moletée permet de fixer le dispositif sur la colonne du microscope.

La mise au point primaire est réalisée par système de pignon-crémaillère et la mise au point fine par vis micrométrique.

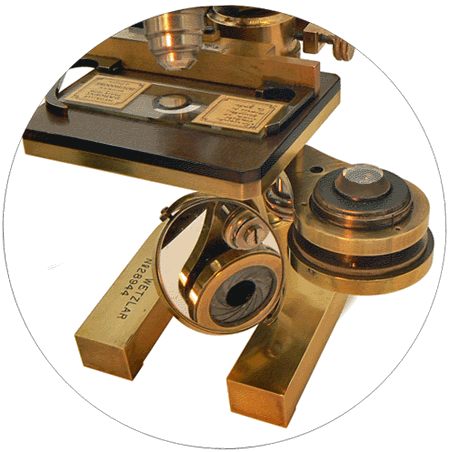

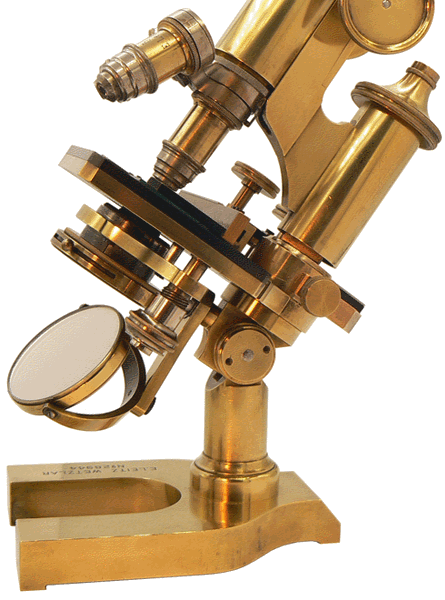

L'éclairage est assuré par un miroir de 5,5 cm de diamètre à double face plane et concave, un condenseur à deux lentilles et un diaphragme iris. A droite, l'image du diaphragme est actuellement visible par rélexion sur la face plane du miroir.

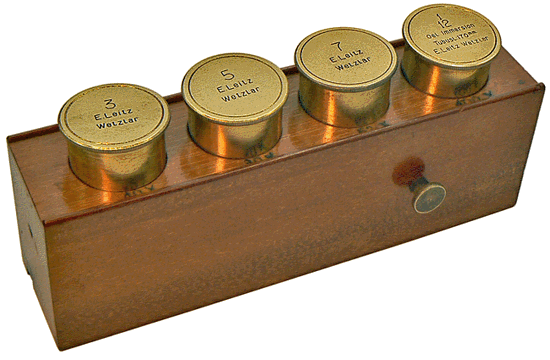

La partie optique grossissante est composée de trois objectifs à sec n° 3, 5, 7 et d'un objectif à immersion dans l'huile. Avec les deux oculaires I et III présents, on obtient les performances qu'un ancien propriétaire a inscrites à la plume sur une petite étiquette autrefois collée à l'intérieur du coffret...

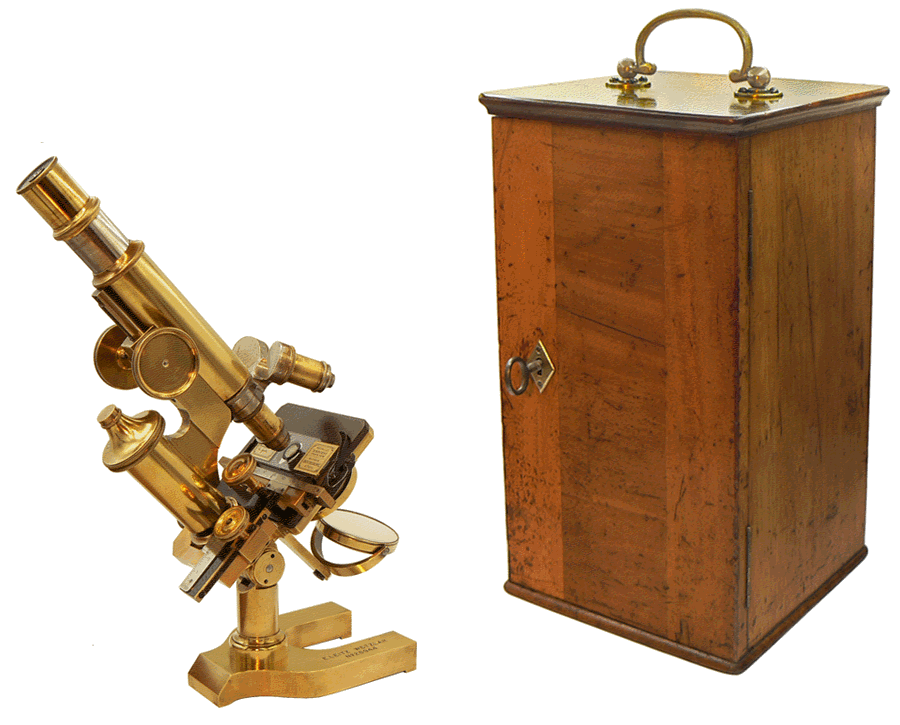

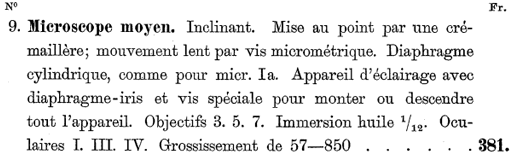

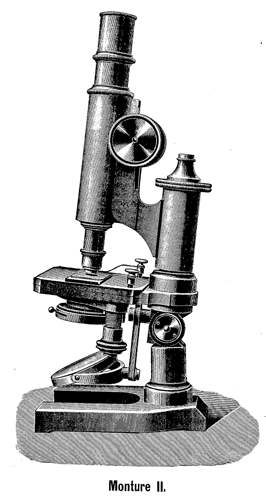

Le microscope est muni d'une tourelle recevant 3 objectifs. Sur l'image qui suit, cette tourelle ainsi que la platine mobile ont été supprimées afin de présenter l'instrument dans la configuration initiale du catalogue de 1892 : "MICROSCOPES et Appareils accessoires ERNEST LEITZ - WETZLAR".
