Microscope à colonne inclinable
et double réglage vertical

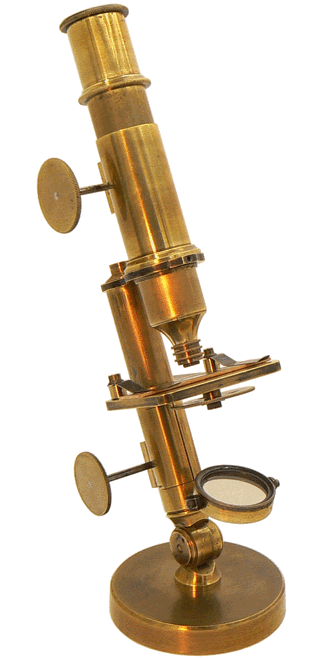

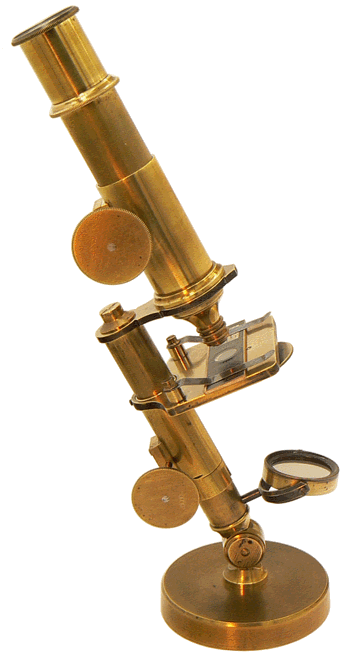

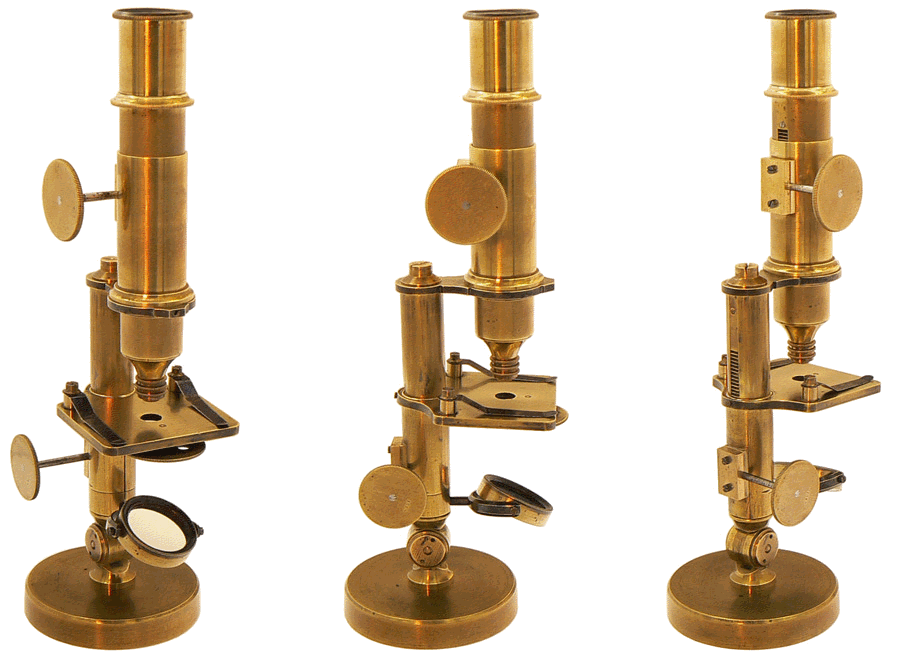

Microscope à colonne, inclinable - Hauteur moyenne : 25 cm - France

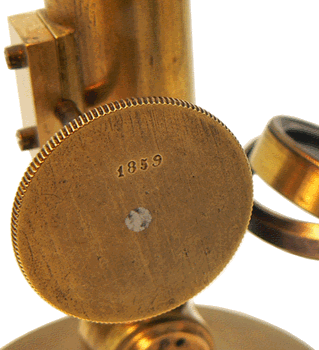

Les composants principaux de l'instrument sont repérés par le chiffre 2. Sur le bouton de commande de la platine est gravé le nombre 1859, ce qui pourrait correspondre à l'année de sa fabrication.

L'éclairage des objets transparents est assuré par un miroir concave et un disque diaphragme. Un petit trou taraudé visible à l'avant de la potence indique que l'instrument possédait probablement, autrefois, une loupe concentrant la lumière sur les objets opaques.

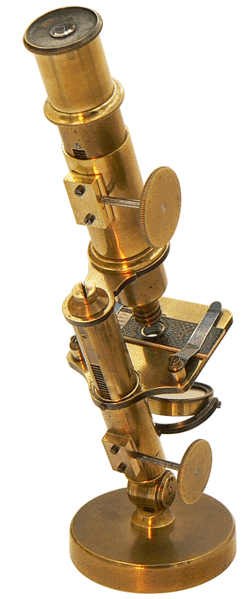

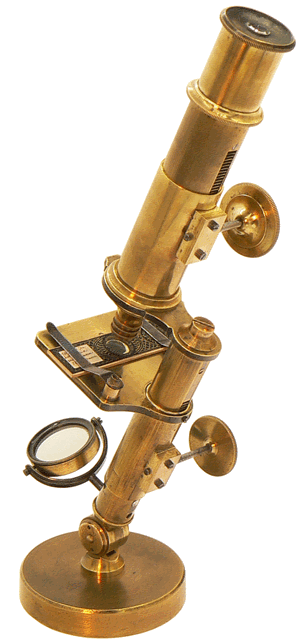

L'instrument est particulier car il possède deux dispositifs de réglage par pignon et crémaillère. L'un des dispositifs, très classique, agit sur la distance séparant l'objectif  de la préparation. L'autre est rarement rencontré en présence du premier : il permet de modifier la hauteur de la platine et donc, sa distance par rapport au miroir ce qui permet de moduler l'intensité de la lumière qui frappe la préparation. Il faut remarquer que, dans ce deuxième cas, la crémaillère est fixe et c'est le pignon qui se déplace lorsque l'observateur actionne son bouton de commande. L'opération globale mettant en œuvre les deux dispositifs ne nous est pas apparue très évidente...
