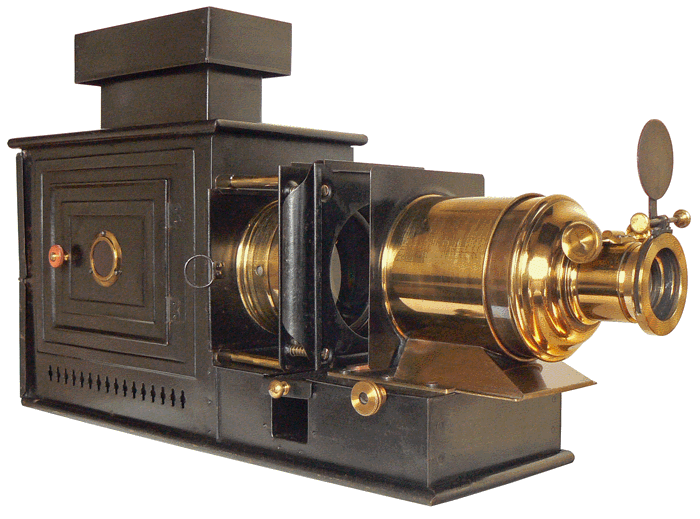

Lanterne de projection "Congrès"
pour cours ou conférences

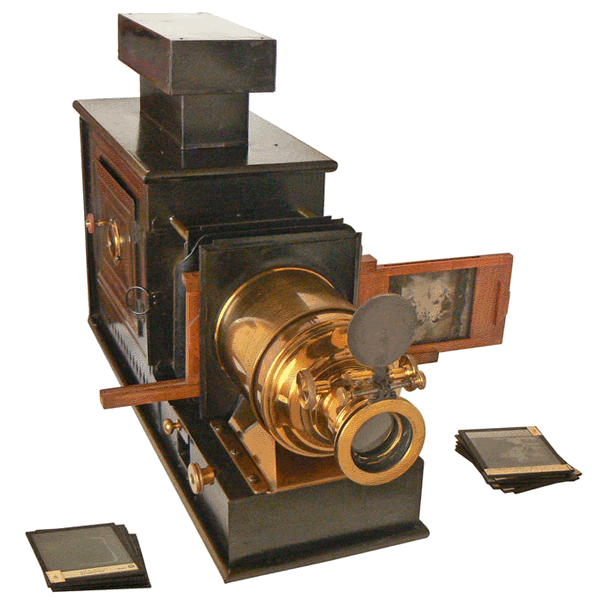

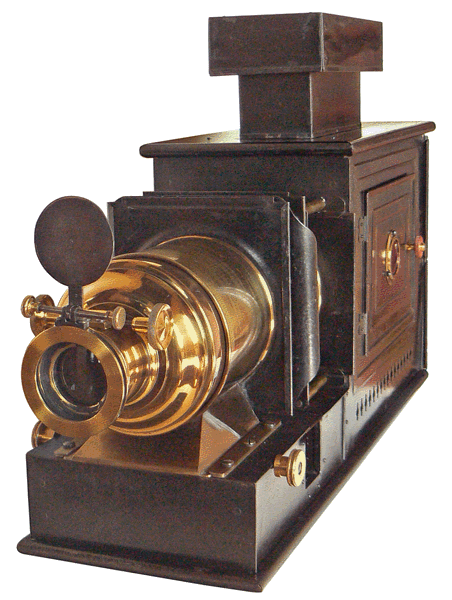

Lanterne de projection - Longueur minimum : 65 cm - France - Vers 1925

Au début du XXe siècle, de nombreux appareils de projection sont proposés aux enseignants et aux conférenciers. Notre lanterne de projection fait partie des grands appareils de ce type. Dans les années 1920, on la trouve chez DEMARIA-LAPIERRE, spécialisé dans ce domaine et probablement constructeur de l'appareil. A la même époque, elle est proposée chez divers fournisseurs de matériel pour l'enseignement et même chez Dujardin-Salleron, qui la préconise pour les conférences œnologiques...

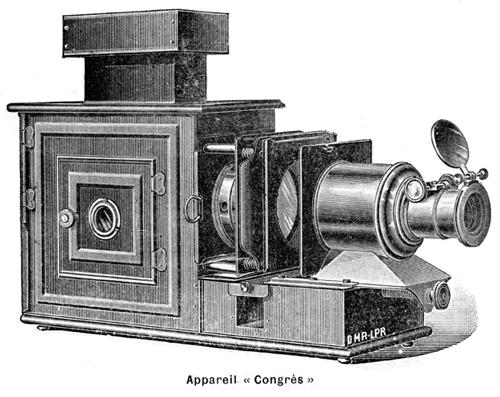

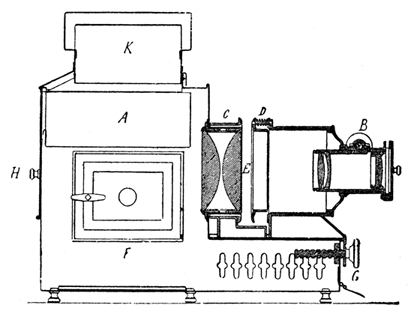

Catalogue "MATÉRIEL pour l'Enseignement Primaire des SCIENCES PHYSIQUES et NATURELLES"
S.C.P.C - Société Centrale de Produits Chimiques - 1924

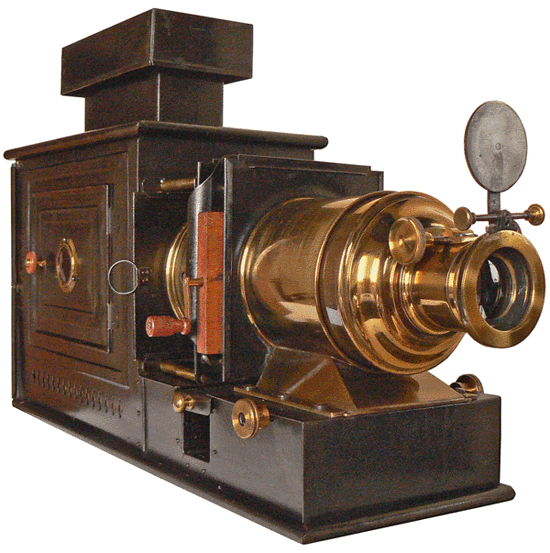

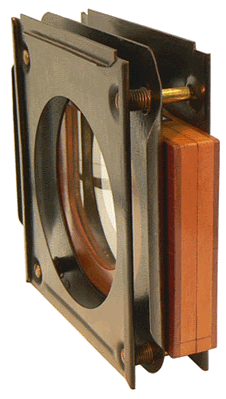

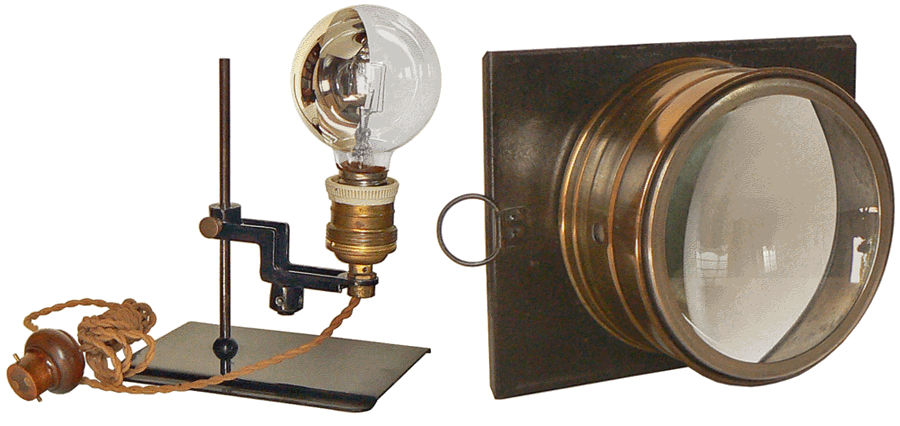

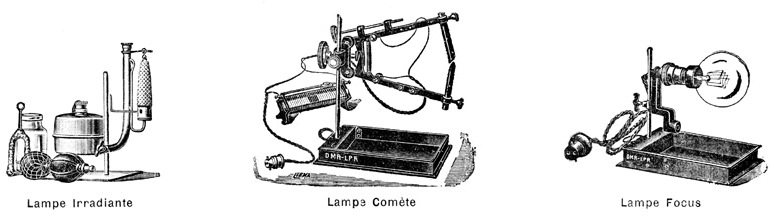

La lanterne  reçoit tous les systèmes d'éclairage : alcool, gaz, électricité (éclairage par incandescence ou arc électrique), etc ... Notre modèle utilise la "Lampe Focus, avec ampoule de 100 bougies, pour courant de 110 volts continu ou alternatif, montée sur un support réglable avec raccord fil souple et prise de courant". En l'absence de l'ampoule préconisée par le constructeur, nous avons opté pour un modèle plus performant qui est, ici, monté sur le support d'origine... A droite, le condenseur de 115 mm de diamètre dans son support.

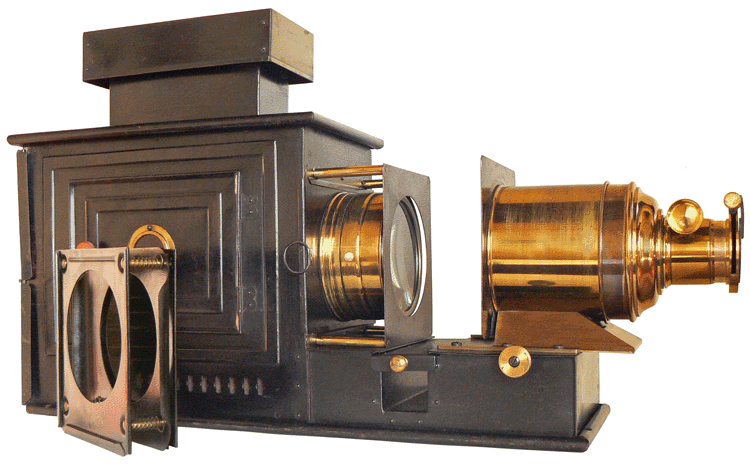

L'appareil possède un porte-châssis à ressort, mobile et indépendant et qui se place, soit contre le bâti du condenseur, soit contre la partie mobile supportant l'objectif. On peut enlever ce porte-châssis (photographie ci-dessous) et disposer à sa place divers dispositifs expérimentaux permettant de réaliser et de projeter une expérience. Une plaque amovible en forme de tirette permet d'augmenter la hauteur des objets placés entre le condenseur et la partie mobile.

Catalogue "PROJECTIONS LUMINEUSES"
Maison de la Bonne Presse - Paris - 1912

Cuves à liquides et cuves d'expériences

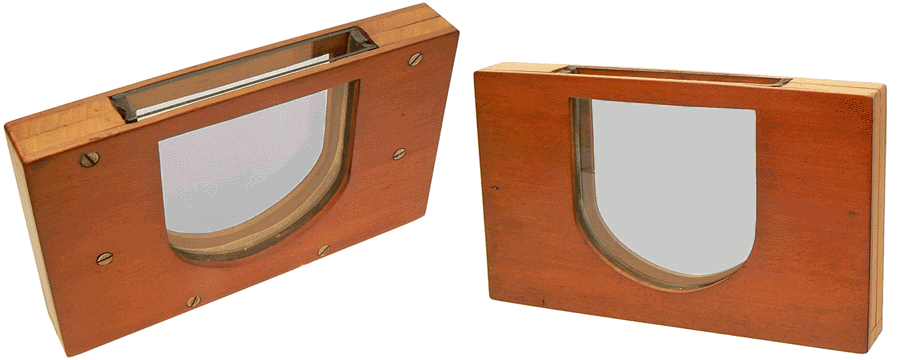

L'appareil peut recevoir des cuves formées par deux lames de verres parallèles, séparées par un profilé en caoutchouc durçi et maintenues compressées dans une monture en acajou. Notre modèle mesure 17,5 x 10,5 x 2,3 cm. L'espace offert entre les plaques de verre est de 9 x 9 x 1,3 cm.

Ces cuves permettent la projection d'animalcules, de vers, de petits poissons en milieu aqueux. On peut aussi imaginer des expériences simples sur les liquides non miscibles, sur les changements de coloration, sur un dégagement gazeux ou la précipitation, c'est-à-dire la formation d'un dépôt de matière solide, etc...

La cuve est glissée et maintenue entre la fenêtre fixe et la fenêtre mobile du porte-châssis à ressort. Ce dernier est, bien entendu, remis à sa place dans la lanterne de projection.

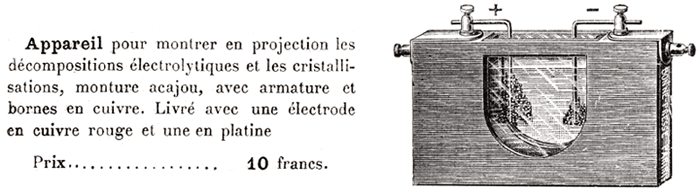

Dans son catalogue de 1912, LA MAISON DE LA BONNE PRESSE présente une cuve de même fabrication mais plus complète : elle semble prête à montrer à un grand nombre de spectateurs les effets chimiques du courant électrique...

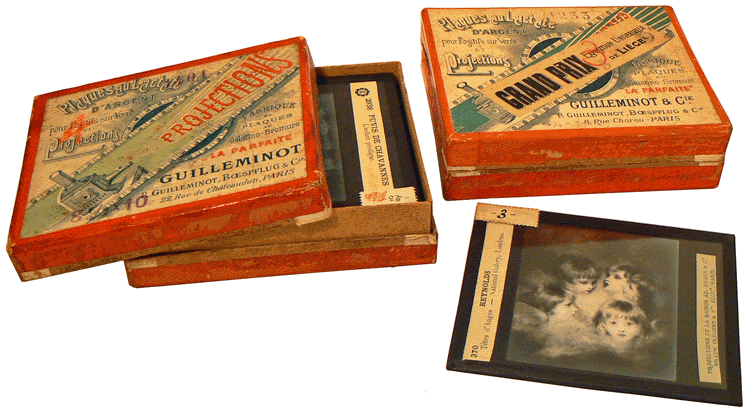

Photographies sur plaques en verre - Châssis passe-vues

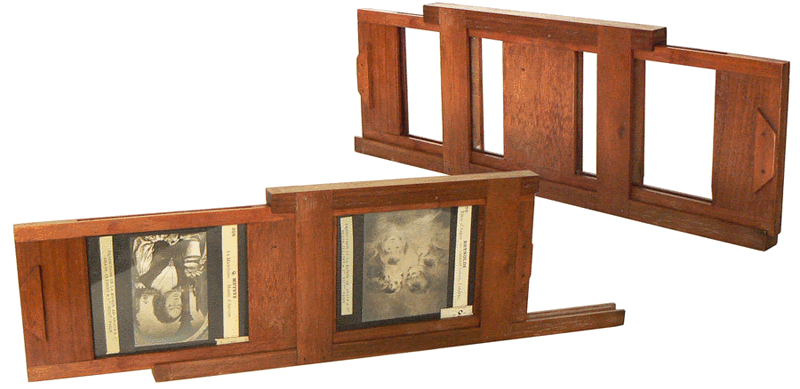

La lanterne est principalement utilisée pour la projection de photographies réalisées sur plaques de verre. Avec son condenseur de 115 mm de diamètre, notre lanterne peut correctement éclairer et projeter des vues de 8,5 x 10 cm. Pour assurer la continuité dans le défilement des images, on utilise le châssis passe-vues à coulisse, dit "va-et-vient" que l'on insère dans le porte-châssis : une vue est à l'écran pendant que le projectionniste remplace la précédente par celle qui va suivre...



L'appareil peut également recevoir des vues sur cadre en bois, telles les peintures sur verre ainsi que des tableaux mécanisées dont les "chromatropes". Ces éléments, qui sont généralement de grande taille, sont insérer directement dans le porte-châssis.

Vues fixes, sur cadre en bois

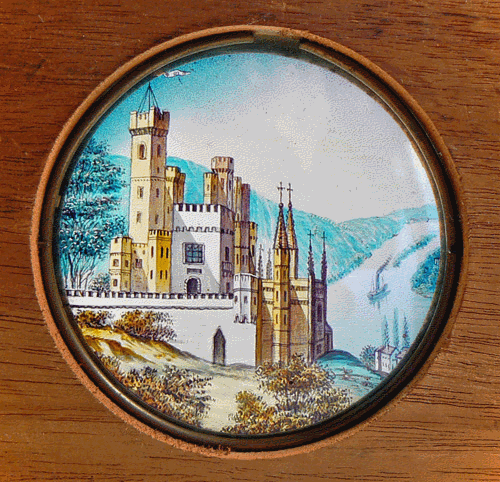

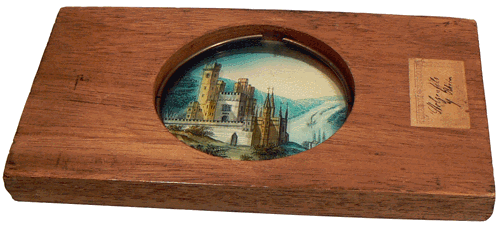

Le Château de Stolzenfels sur le Rhin.

Peinture sur verre pour la projection, diamètre 8 cm sur un support en acajou de 19 par 11.

Chromatropes

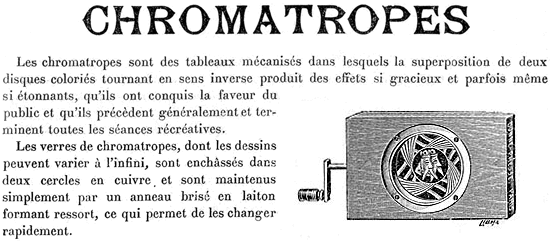

Chromatrope - Cadre 17,4 x 10,2 cm

PROJECTIONS LUMINEUSES - Maison de la Bonne Presse - 1912

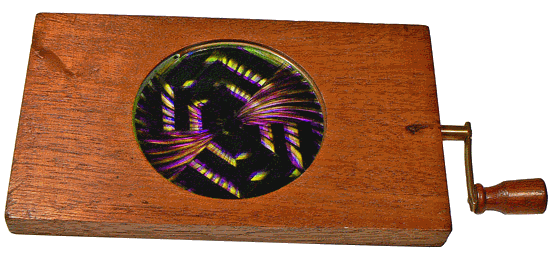

Le projectionniste tourne lentement la manivelle du chromatrope ...

© Le Compendium - Albert Balasse

Une forme géométrique se défait pendant qu'une nouvelle se forme ... Ce chromatrope présente un caractère ludique mais d'autres sont éducatifs et expliquent, par exemple, les phénomènes célestes telles la rotation annuelle de la Terre autour du Soleil, les phases de la Lune, les éclipses, etc ...





Tableaux mécanisés

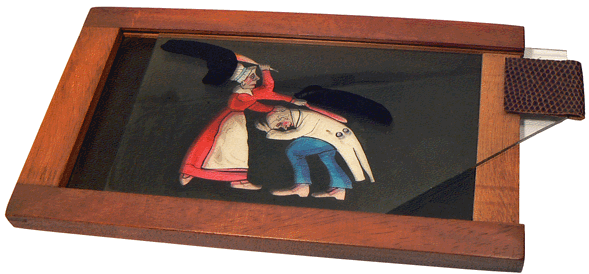

Tableau mécanisé  "à tirette"- Cadre 10,5 x 18 cm - Vers 1900

Catalogue PROJECTIONS LUMINEUSES, Appareils et accessoires - MAISON DE LA BONNE PRESSE - Paris - 1912

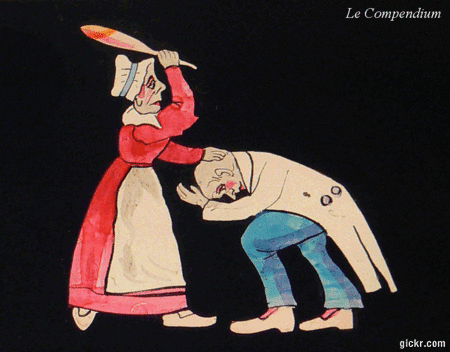

Les tableaux mécanisés destinés à la projection étaient à la mode au début du XXe siècle. Les maisons spécialisées dans les appareils et accessoires pour la projection y consacraient de nombreuses pages dans leur catalogue. Sous la forme la plus simple de la "vue à tirette", on pouvait par exemple choisir, parmi plus d'une centaine de titres, le Chien sautant dans un cerceau, le Cireur de bottes, l'Ane rétif, le Saut de mouton, le Jongleur de couteaux ou encore, comme ici, la Femme battant son homme...

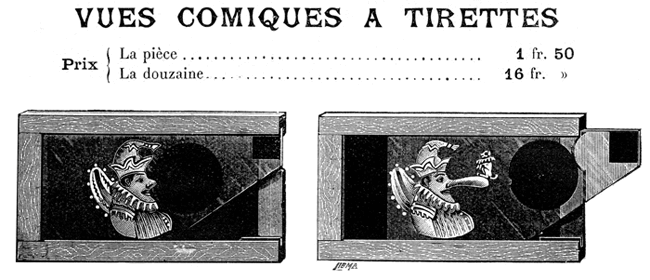

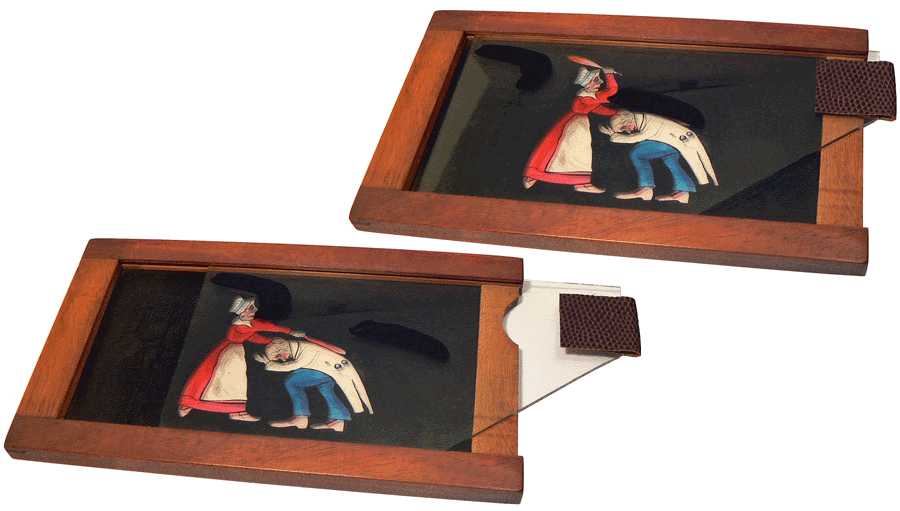

Cette vue "comique" est constituée par deux plaques en verre portées par un cadre en bois.  L'une, fixe, supporte une image peinte à la main qui représente, superposées, deux étapes d'une même scène. Une deuxième plaque en verre peut glisser sur la première. Elle comporte des petites zones opaques, peintes en noire et permettant lors de son déplacement manuelle, d'un côté ou de l'autre, de dissimuler certaines parties de l'image principale, ne laissant ainsi apparaître que l'une ou l'autre étape de la scène...

Le tableau mécanisé placé dans le porte-châssis de la lanterne de projection, il suffit de manœuvrer la plaque de verre mobile jusqu'en butée, d'un côté puis de l'autre, pour obtenir une image... plus ou moins frappante!
