Prisme pour expériences, sur pied

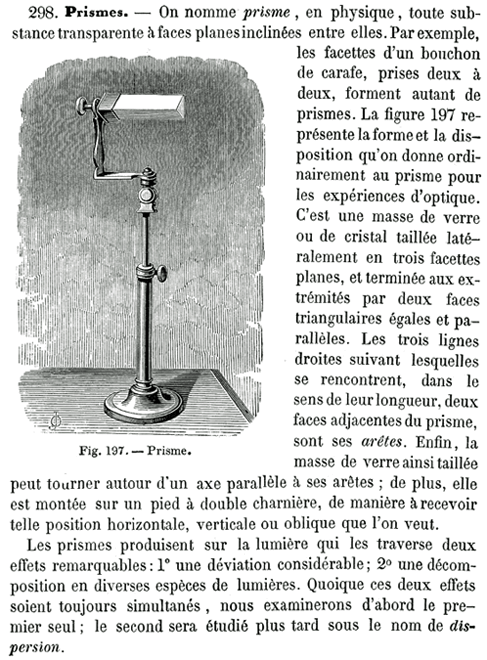

COURS DE PHYSIQUE  par A. GANOT - Paris - 1863

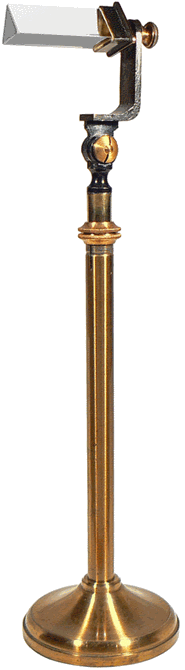

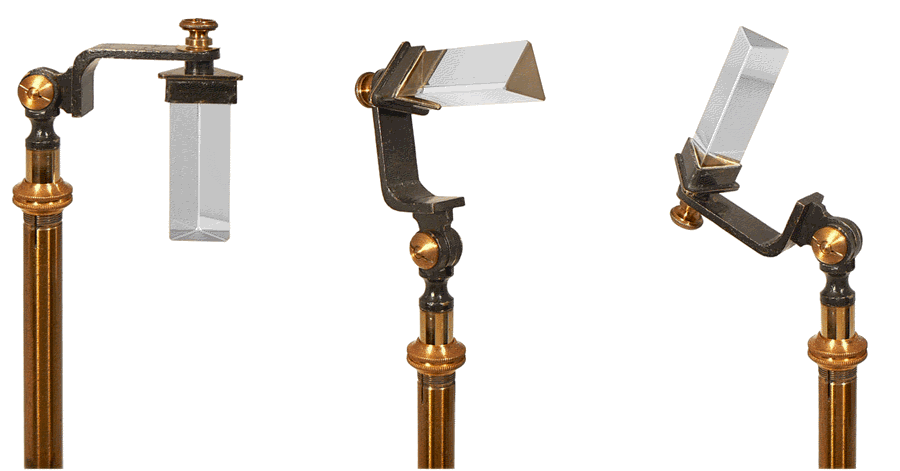

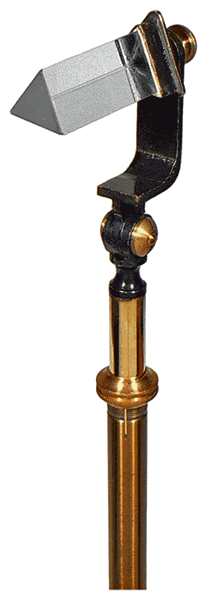

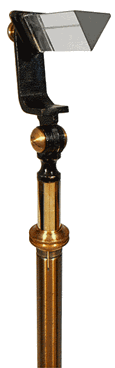

L'arête du prisme, orientable et réglable en hauteur, mesure 7 cm. La hauteur maximum de l'ensemble est de 48 cm.

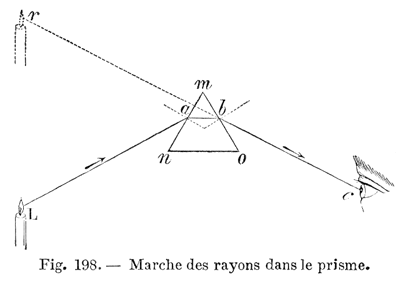

La déviation de la lumière à travers le prisme

COURS DE PHYSIQUE  par A. GANOT - Paris - 1863

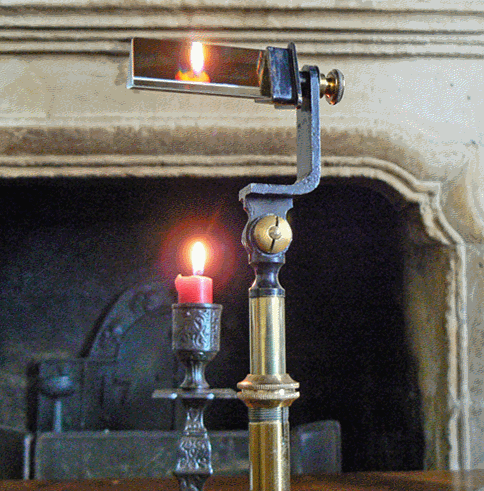

Ci-dessous, l'observateur étudie la réfraction à travers le prisme c'est-à-dire la déviation des rayons lumineux. Comme lui et devant la cheminée, nous voyons l'image de la bougie très sensiblement élevée par rapport à sa position réelle.

Gravure de LAPLANTE
 TRAITÉ ÉLÉMENTAIRE DE PHYSIQUE - A. Privat-Deschanel - 1869

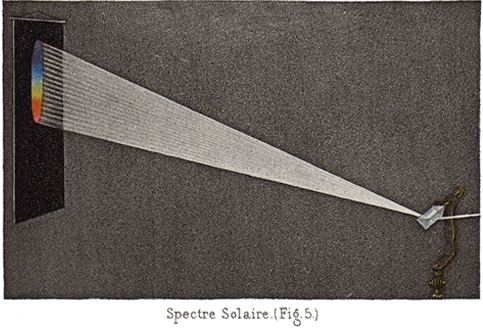

La dispersion de la lumière

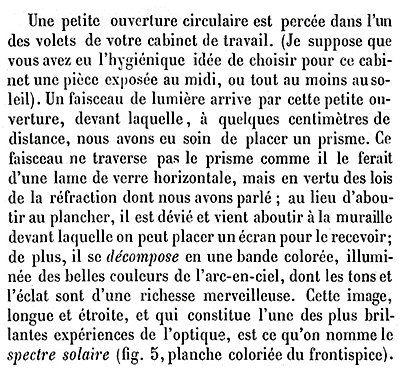

L'OPTIQUE de Fulgence Marion - 1874 - Bibliothèque des Merveilles - Hachette et Cie

Nous avons suivi les conseils éclairés de Fulgence Marion pour décomposer la lumière blanche et recevoir, sur le mur en pierre opposé à la fenêtre, le spectre de près de 40 cm de hauteur (photographie, ci-dessous à droite). L'arête principale du prisme, positionné au voisinage du minimum de déviation, est tournée vers le bas. La distance séparant le mur et le prisme est d'environ six mètres et elle est d'un mètre cinquante entre le prisme et la zône éclairée de la fenêtre. Le Soleil est à l'infini et sa lumière est matinale ...

Sur la photographie du large spectre obtenu, la non variation uniforme de la couleur est inhérente à la nature même du capteur de l'appareil numérique et de son mode de traitement des couleurs. Les transitions, brusques sur le cliché, sont en réalité douces lorsqu'on les observe à l'oeil nu directement sur le linteau à la surface duquel se forme le spectre. Les taches diffuses sont dues à la granulosité de la pierre calcaire à la surface de laquelle se forme l'image.

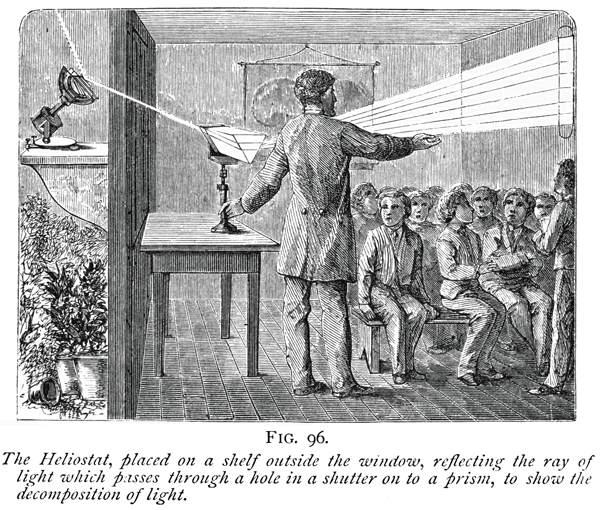

CYCLOPÆDIA SCIENCE SIMPLIFIED - J. H. Pepper - 1869
