Dynamomètre |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
+ |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Force 70 kg |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

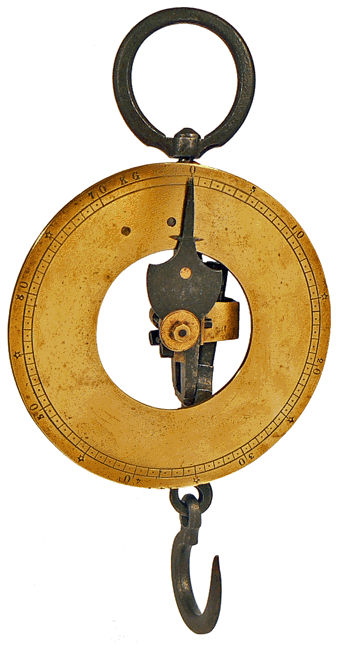

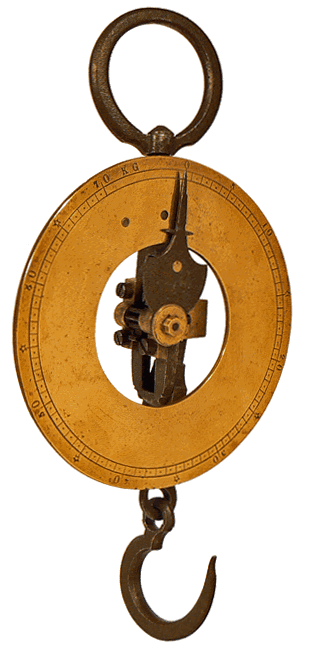

Dynamomètre à cadran circulaire - Hauteur totale 24 cm ; diamètre du cadran 12,5 cm - Vers 1900 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Les dynamomètres à ressort mettent à profit les déformations élastiques reproductibles que peuvent subir les lames de formes diverses sous l'action d'une force. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
DICTIONNAIRE DE L'INDUSTRIE ET DES ARTS |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

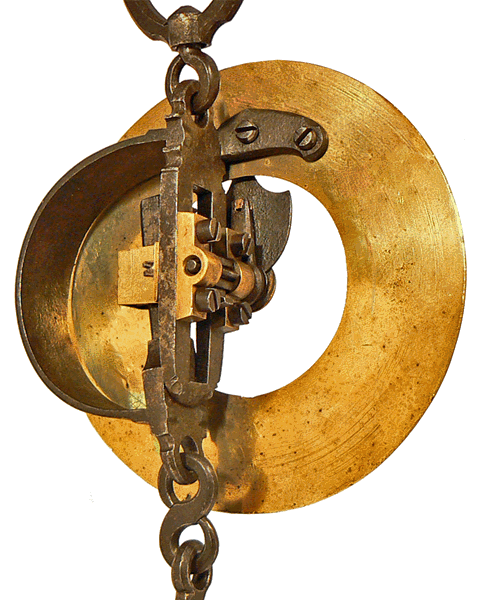

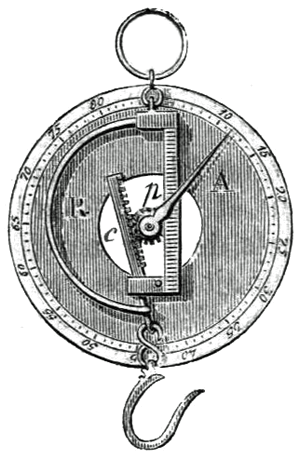

Notre instrument est composé, comme le montre l'image du DICTIONNAIRE DE L'INDUSTRIE ET DES ARTS INDUSTRIELS, d'un ressort cintré en acier R fixé à une des extrémités et dont l'autre est attachée à une crémaillère c. Cette crémaillère engrène un pignon p, dont l'axe porte l'aiguille A qui se déplace sur le cadran. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

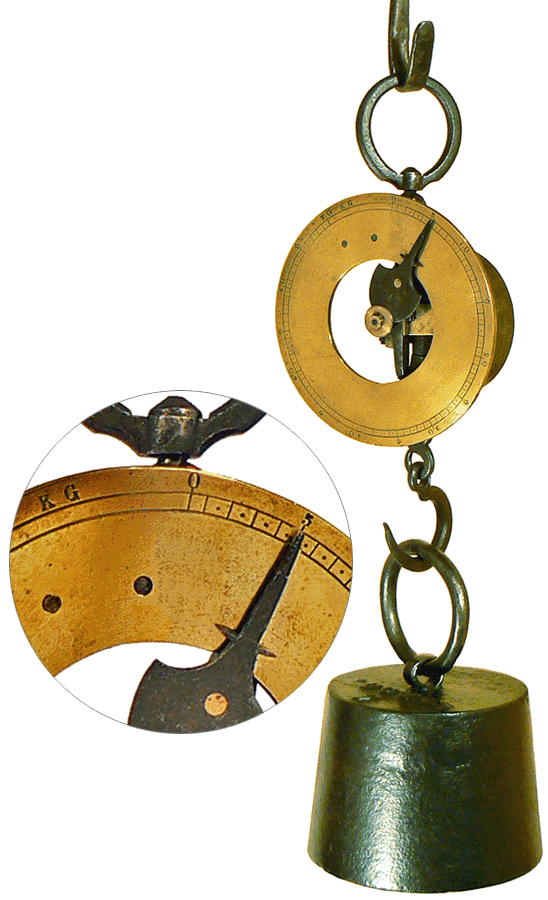

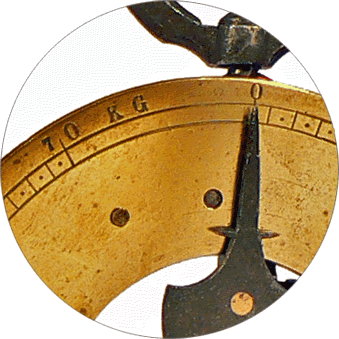

A droite, le dynamomètre est suspendu à poste fixe. La masse de 5 kg provoque une faible déformation du ressort en acier ce qui se traduit par un déplacement modéré de l'extrémité de l'aiguille devant le cadran gradué de 0 à 70 kg... |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Pour voir d'autres dynamomètres ou pesons à ressort dans le Compendium, il suffit de cliquer sur l'une des vignettes. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
