Dynamomètre de Poncelet |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

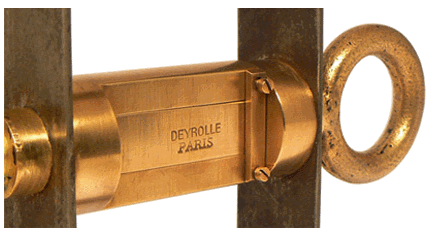

DEYROLLE |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

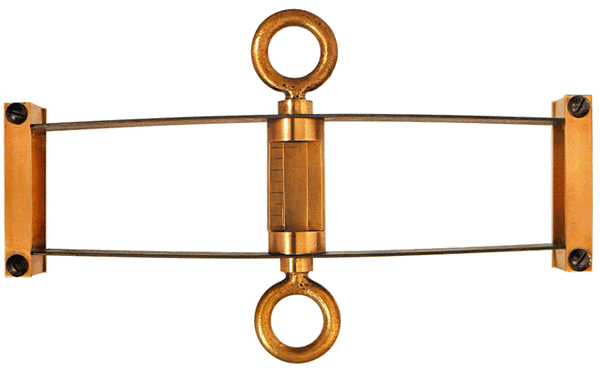

Dynamomètre à lames, de Poncelet - Longueur 26 cm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

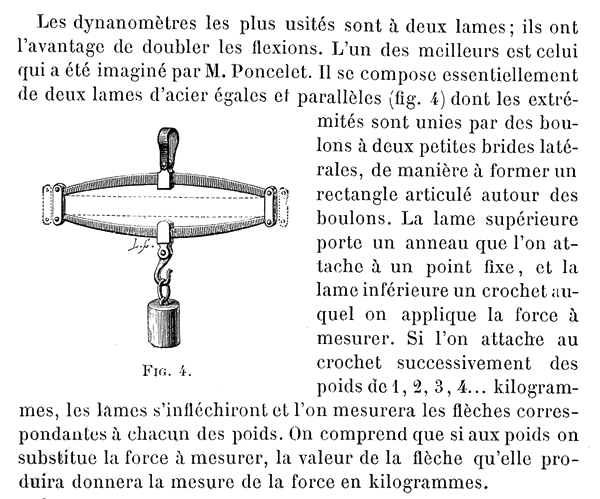

PHYSIQUE par Paul POIRÉ - Paris - Delagrave - 1880 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

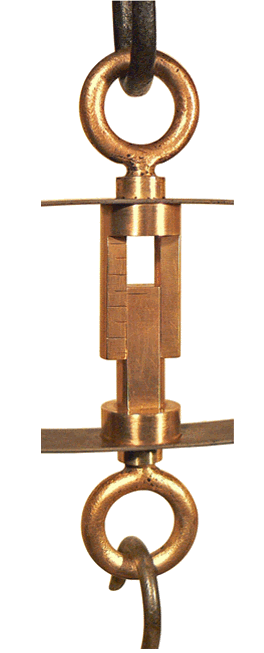

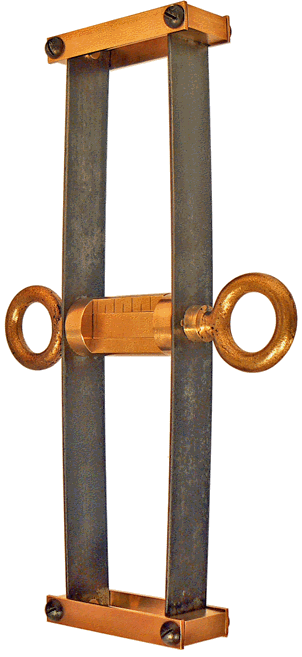

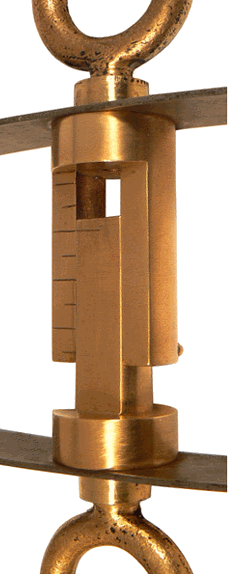

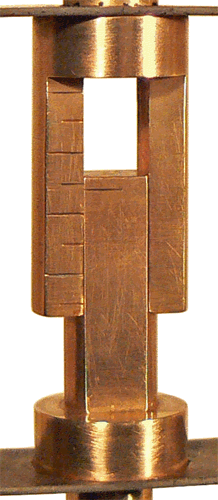

Ce dynamomètre de Poncelet est essentiellement constitué de deux lames élastiques en acier de 26 x 2,2 cm et de 1,3 mm d'épaisseur. L'une est solidaire d'une échelle graduée et l'autre porte un index permettant de mesurer l'infléchissement des lames lorsqu'on leur applique une force tendant à les écarter l'une de l'autre. L'échelle est graduée en 1/2 cm mais ne porte pas d'indication numérique : ils'agit d'un instrument destiné à l'étude et, probablement, à un étalonnage lors d'une séance de travaux-pratiques de physique ... |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

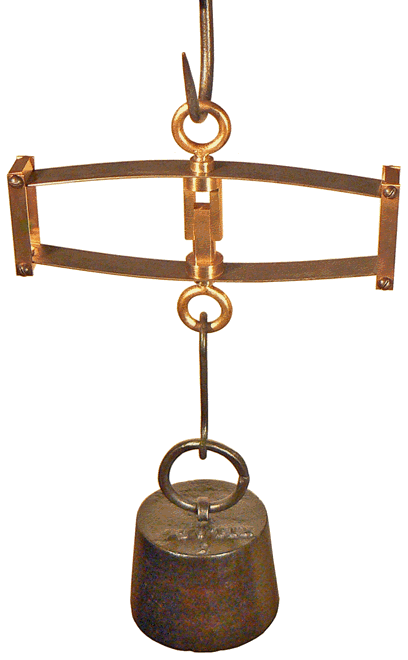

L'unité de force du Système International d'unités est le newton (N). Il correspond, dans nos contrées d'Europe centrale, à la force d'attraction exercée par la Terre sur une masse égale à, pratiquement, 0,102 kg. Il aurait été question, autrefois, d'une force de 0,102 kilogramme-poids ou de 0,102 kilogramme-force. Nous observons qu'une masse de 5 kg suspendue à l'un des anneaux du dynamomètre, l'autre anneau demeurant fixe, provoque une flexion des lames qui se traduit par un déplacement de l'index égal à un peu plus de 1,5 cm soit presque la moitié de la capacité totale de l'échelle. Par suite, de ce constat et de la correspondance entre le newton et le kilogramme-poids, il est simple de déduire que notre dynamomètre est prévu pour mesurer des forces allant jusqu'à la centaine de newtons ... |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
